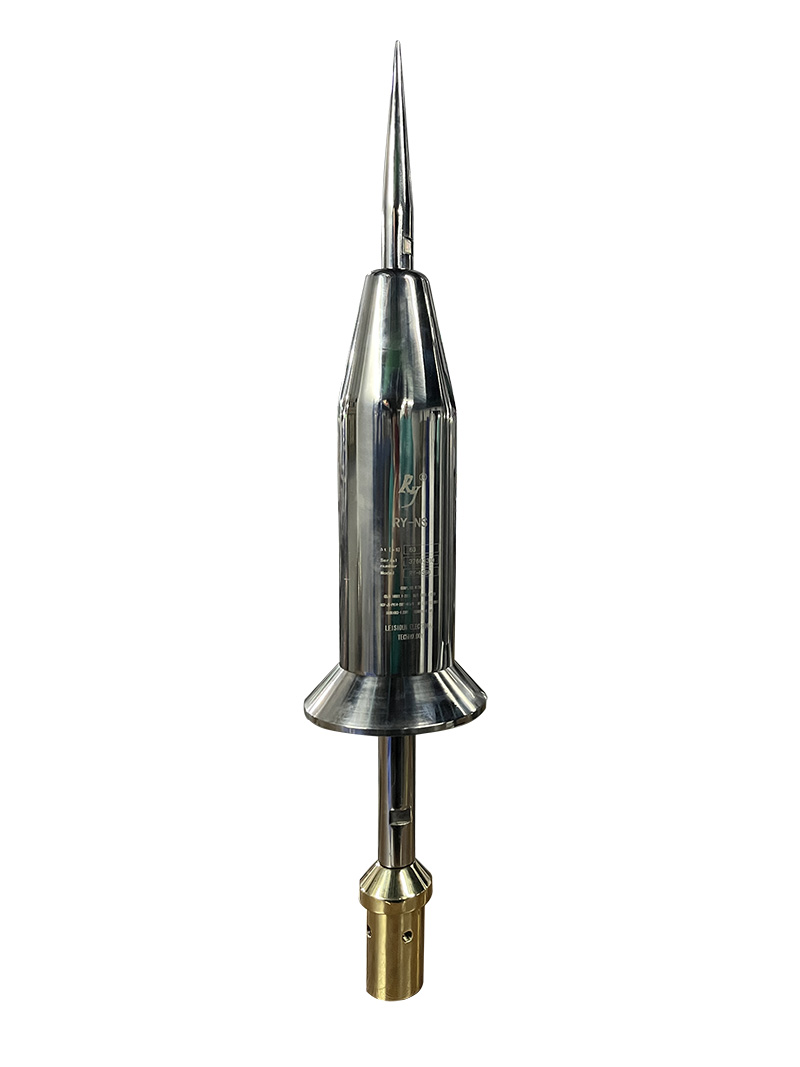

產品介紹

RY -NS 系列可控優化型提前放電避雷針，是建立在常規提前預放電避雷針的基礎上進行技術優化提高的升級款產品，是一種新型的、基于閃電電氣特性而研發和生產的早期流光發射接閃器。在雷電形成期間，該接閃器在其保護半徑范圍內觸發相比較于其他產品較早的連續向上的先導。即產品具有相比較于常規提前預放電避雷針更大的的提前預放電時間（△T），該特性保證 RY -NS 系列可控優化型提前放電避雷針在工作時可以越早觸發連續上行先導，從而攔截更大距離的下行先導（雷擊），最終保護更大的區域免受雷擊。

工作原理

在實際的應用中，RY -NS 系列可控優化型提前放電避雷針的工作原理為：

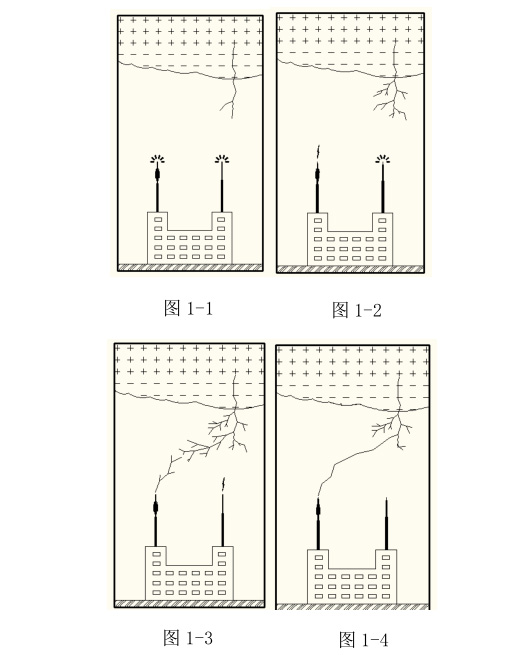

1、在雷雨天氣的綜合環境下，當空中雷電云層形成時，云層與地面之間的大氣會產生一個電場，此電場強度可達到 14 千伏/米，如此強電場使地面凸起部分或金屬部件上開始出現電暈放電；(見圖 1-1)

2、當雷電云層內部形成一個下行先導時，閃電電擊便開始了，下行先導電荷以階梯形式向地面發展，下行先導攜帶的電荷使地面建立起了電場；（見圖 1-2）

3、從地面上的建筑物或物體產生了一個上行的先導，此上行先導向上傳播一直到與下行先導會合，此時閃電電流便流過所形成的通道。地面上的單個建筑物可能會產生好幾個上行先導，與下行先導會合的第一個上行先導決定了閃電電擊的位置地點；(見圖 1-3)

4、提前預放電避雷針就是通過主動觸發內置高壓脈沖發生器系統而產生一個比普通避雷針更快的上行先導，從而實現主動接閃。(見圖 1-4)

而 RY -NS 系列可控優化型提前放電避雷針正是基于提前預放電避雷針工作過程的基礎上進行了優化，其內置了一套根據閃電電氣特性而研制的早期流光發射裝置，可實現接閃器在其保護半徑范圍內觸發相比較于其他產品較早的連續向上的先導（即連續的提前預放電）。

產品技術特點

?性能優越，在同等條件(安裝高度)下，RY -NS 系列可控優化型提前放電避雷針比普通避雷針保護范圍大。

?不受環境條件限制,可在惡劣氣候條件下工作，落雷準確度高，減少了被保護物的受雷擊概率。

?比同樣高度的常規提前預放電避雷針擁有更大的保護范圍，更低的雷電流波頭陡度。

?安全可靠，僅在當雷電即將發生時(電場升高時)才會自我激活，對周圍環境不構成威脅。無放射性元素，不銹鋼材料，耐腐蝕，抗風能力強。

?免維護，無源，無需供電，無耗能元件。

?安裝簡單，重量輕，不需加裝同軸屏蔽電纜。

?造型美觀。

性能保證及試驗項目內容

RY -NS 系列可控優化型提前放電避雷針是在符合國標GB50057-2010 和多項國際標準，并通過多個國際認證機構監管及要求的合格產品。

其主要的測試項目、方法和形式如下：

1、 監管要求（測試項目）

符合 NF C17-102:2011“提前預放電避雷針”標準——鹽霧測試、潮濕硫磺大氣試驗、耐受電流沖擊測試:100kA(10/350μs) 、提前發電時間（△T）測試。

2、 執行標準和形式

2.1 執行國標 GB50057-2010 標準要求。

2.2 執行 AENOR Rp 058 標準，AENOR 標識為“ ”

提前預放電避雷針法規。

3、 取樣和試驗形式

AENOR 技術人員采集的監測樣本，在官方和獨立實驗室進行測試。

4、 實驗參數

試驗合格條件——耐受電流 100 kA，20 次脈沖（10/350μs），實驗過程及結果——直接施加 20 脈沖電流(10/350μs)，峰值電流高于 100kA 和特定的能量大于 2.5MJ/Ω，產品測試合格。

5、 95% 的雨水絕緣性能測試根據 IEC-EN 60060-1:2012 進行測試，RY -NS 系列可控優化型提前放電避雷針的專利設計可防止雨水在在大氣電位的金屬外殼（藍色）和接地金屬桿（紅色）建立接觸。在雷暴到來時，電能量補充避

雷針的激發裝置，在絕緣金屬架構之間存在很高的電位差，在雷雨天氣必須保證這樣的電位差異。

6、 環境測試

根據的 UNE21186、NF C 17-102 和 NP 4426 標準要求，同一個樣品在鹽霧和硫濃度高的環境中連續進行測試, 以確保提前預放電避雷針在高腐蝕性環境中的正常工作。同時在該環境下對產品進行大電流沖擊測試，向接閃器施加 100kA 的 10/350μs 波沖擊，在多次沖擊后仍能正常工作。

產品技術特點

提前預放電時間(△T)

RY -NS 系列可控優化型提前放電避雷針已經通過所有標準測試，系列產品不同提前放電時間△T 系數確定其不同保護半徑 Rp。

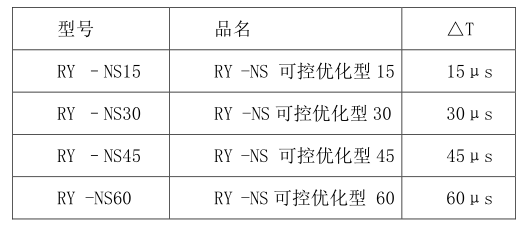

RY -NS 系列可控優化型提前放電避雷針型號根據△T 系數性能的

級別劃分如下：

（為了安全和便于計算，結果已四舍五入從而證明以下提前時間）

RY -NS60

(△T)以微秒為單位：

根據 NFC17-102 規定，產品的為提前預放電避雷針的提前時間（△T）。越早觸發上行先導，攔截下行先導的距離越大，從而保護更大的區域免受雷擊（標準限制為△T≤60μs）。

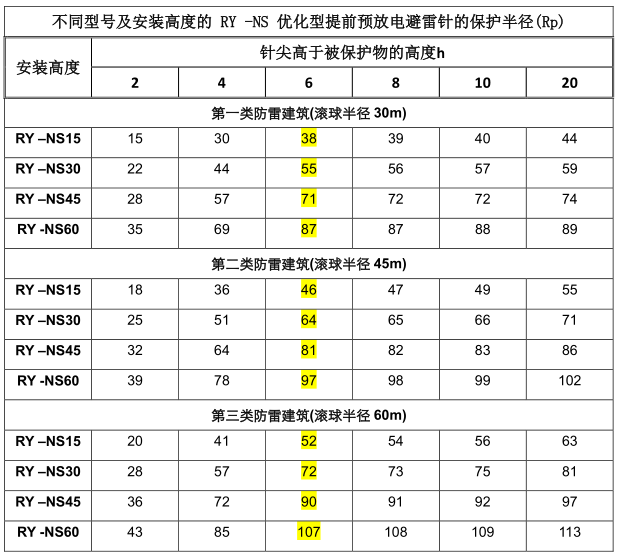

RY -NS 系列可控優化型提前放電避雷針保護半徑表
