一：產品詳情

1：架空線路高效防繞擊避雷針：

YB-XII型高效防繞擊避雷針；防繞擊避雷針；輸電線路防繞擊避雷針

①場畸變外套

②避雷針桿

③自控放電裝置

④緊固螺絲

⑤地線線夾

⑥平衡錘

2：產品特點：

YB-XII型高效防繞擊避雷針是一種地線避雷針，可有效防止雷電繞擊導線而引起的閃絡事故。

該避雷針有如下特點：

1）先導放電裝置，雷云在附近時主動放電，將雷電引至避雷針上；

2）針尖特制場畸變外套，比普通避雷針引雷能力增強10倍左右；

3）針桿長，使避雷線保護角減小15°左右；每個檔距每根避雷線上只需安裝2支，比普通防繞擊避雷針有更好的防繞擊效果；

4）針桿對稱結構，自帶平衡錘，平衡性好；

5）可抗覆冰扭轉，握著力>2.5kN，在地線上不滑移。

6）重量輕，不會對避雷線造成損傷。試驗表明，安裝在地線上時，對220kV及以上線路，可減少繞擊概率80％以上。

1、在架空地線上距鐵塔橫擔±15～20m處各安裝一支，每個檔距共裝4支。

2、把地線線夾卡于架空地線上，擰緊螺栓?即可（擰緊力矩65Nm）。

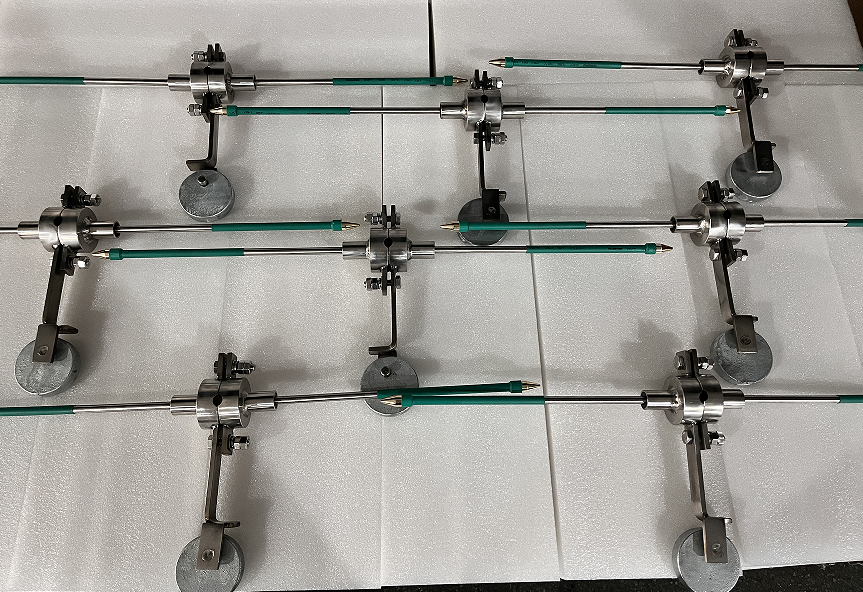

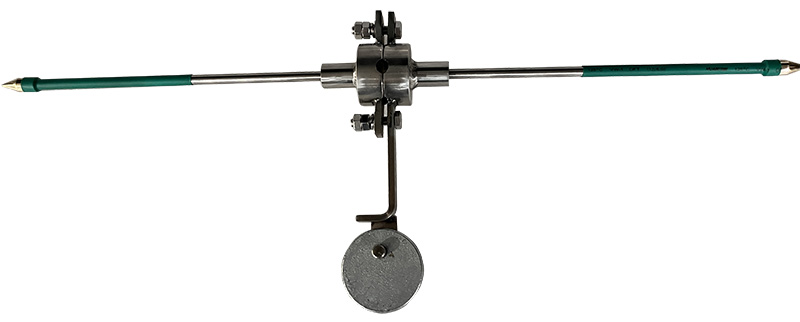

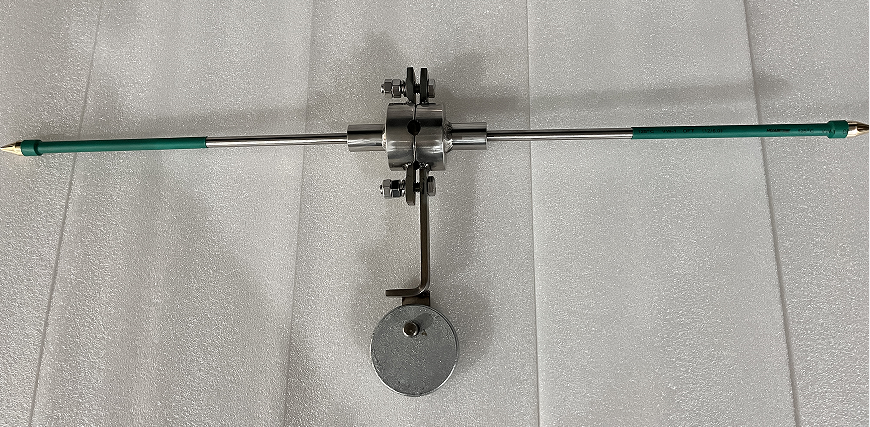

二：產品圖示

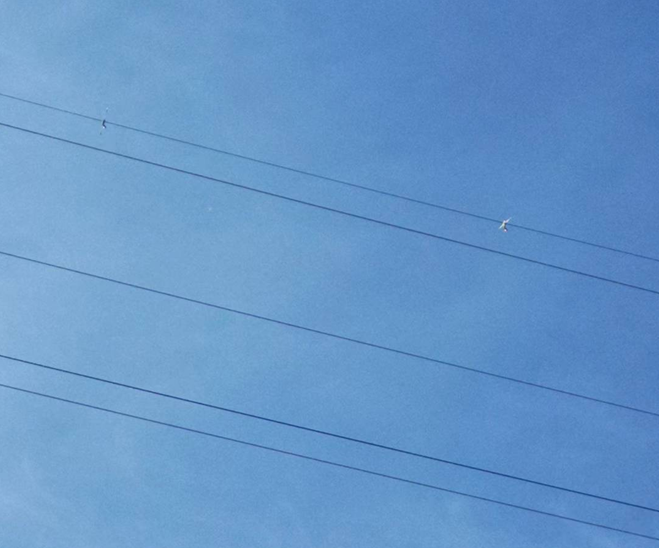

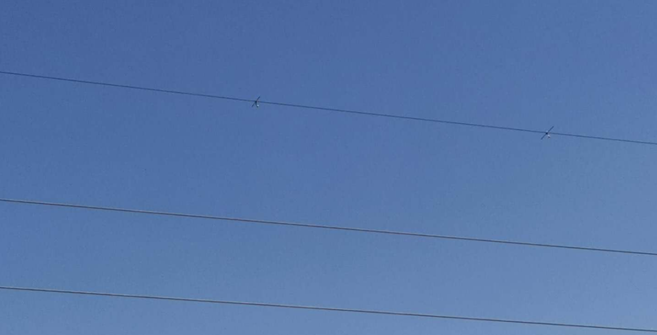

三：產品安裝圖示

四：安裝步驟和要求(上線安裝&離線安裝)

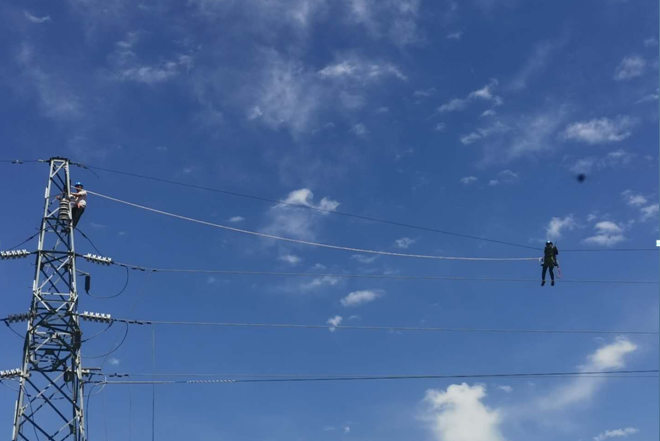

◆上線安裝：
1、高空作業人員在辦理工作票手續，履行許可手續后，方可開展現場作業;
2、人員在塔頭控制自動安裝機到達距塔35米處，將防繞擊避雷針通過自動瑣定固定在地線（或OPGW光纜）上，退回到20米處，安裝第二只;

3、雷電先導側針桿應朝向線路地線外側;
4、安裝時做好人身防護安全措施。

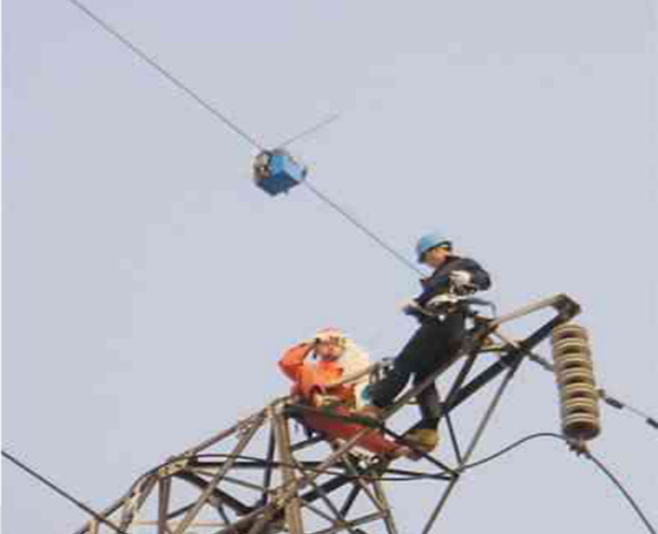

◆離線安裝
在不允許上地線的情況下，必須使用離線安裝方法安裝本產品

1、將專用小飛車和防繞擊避雷針按照說明組合在一起安置在防振錘之外的地線上。

2、地面操作人員自動小飛車調整后將防繞擊避雷針牽引至距塔35米處，小飛車的自動計時裝置會自動下壓彈簧，將防繞擊避雷針完全固定。

3、重復上述操作，將防繞擊避雷針安裝在距塔20米處。

4、雷電先導側針桿應朝向線路地線外側。

五：安裝與保養

I .安裝注意事項

1、安裝過程必須嚴格遵守國家及地方電網有關操作規定;

2、每次安裝完成成品后，應當檢查連接螺栓是否正?？煽?

3、安裝時塔下不得有人，防止安裝工具與j產品墜落傷人;

4、注意安裝工具與產品脫離時不至于丟失;

5、安裝完畢后，注意清點安裝工具和剩余產品;6、請回收產品包裝物，不得遺棄現場。

Ⅱ.產品的維護和保養

本產品因特殊材料及工藝制作，具有在惡劣環境能保持正常功效的顯著特點，故而在未出現產品零部件松脫的質量問題下，勿需日常維護保養。
