1.1 系統簡介

PRE-STORM 2.0型大氣電場儀是基于磨盤式（或稱場磨式）原理設計的，通過馬達不停的旋轉來獲取到連續測量大氣電場強度的變化。它由一片 “定子”（感應片）和一片“轉子”（接地屏蔽片）構成。轉子由轉速恒定為1560轉/分鐘的電機帶動旋轉，使感應片交替地暴露在電場中或被屏蔽，從而產生與外界電場強度成正比的感應電荷，感應片連接到放大處理電路及波形調整電路，輸出電壓信號，經過標定，該電壓可以表征大氣電場的強度以及極性變化。

PRE-STORM 2.0型大氣電場儀是為了滿足地面氣象觀測規范中地面大氣電場強度測量而設計的，這使得它也同樣適用于其他各種應用，堅固的鋁制外殼科技抵擋各種惡劣環境，倒置式的結構能有效避免鳥糞、雨水、落葉等的侵襲，同時還具有低功耗、安裝方便、維護簡潔等特點，可以長期連續的測量大氣電場強度的變化。

   PRE-STORM 2.0型大氣電場儀最常見的應用是用于對雷電的提前告警，其在氣象觀測、環境監測、石油石化、旅游景區、高爾夫球場、風力發電、大型戶外游樂場所均有廣泛的應用。

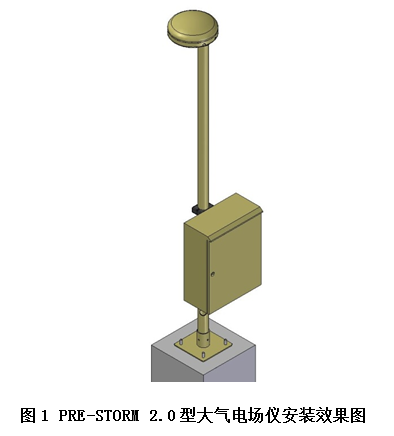

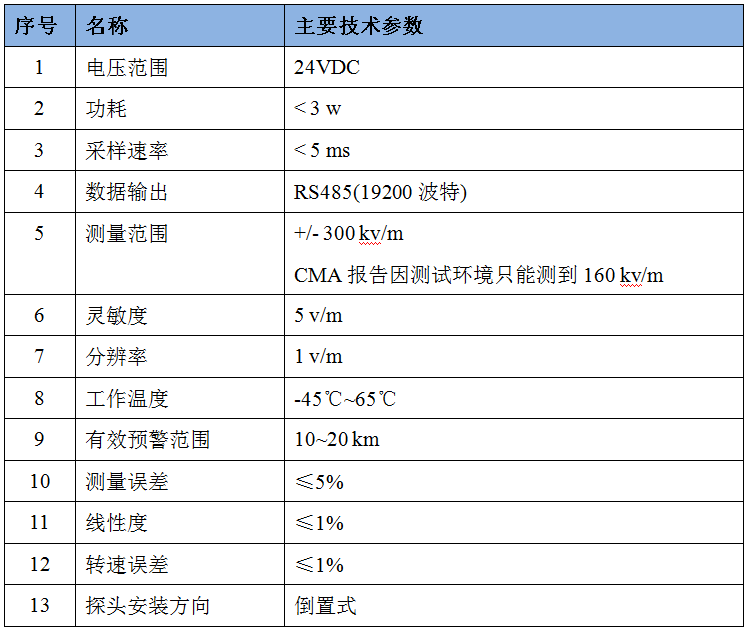

1.2 主要性能指標

1.3 工作原理

場磨式大氣電場儀利用置于電場中的導體上產生感應電荷的原理來測量電場強度和方向。

電場儀探頭中定子上的感應電荷Q(t)為時間的函數，其值與外界電場強度E成正比，見公式（1）。

Q(t)＝-ε₀ES(t) ....................................................（1）

      式中：

      Q(t)-- 電場儀探頭中定子上的感應電荷，單位為安培（A）；

      ε₀--自由空間介電常數；

      S(t)--定子暴露在電場中的表面積，單位為平方米（^m2）。

      所以當定子的暴露面積隨時間不斷變化時，Q(t)為一交變電流信號。由于電場強度與感應電流成比例關系，因此通過測量感應電流流經一個大電阻產生的等效電壓值，即可得到外界電場強度值。感應電流流經一個大電阻產生的等效電壓值與外界電場強度值之間的比例系數可以通過標定得到。

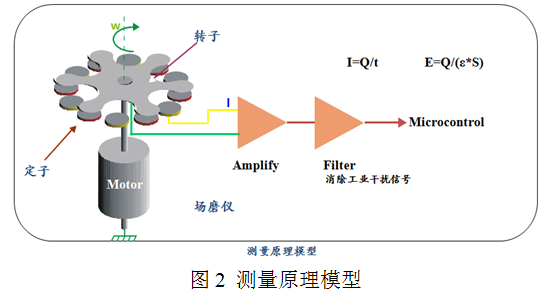

      測量原理模型見圖2

二、系統配置組成

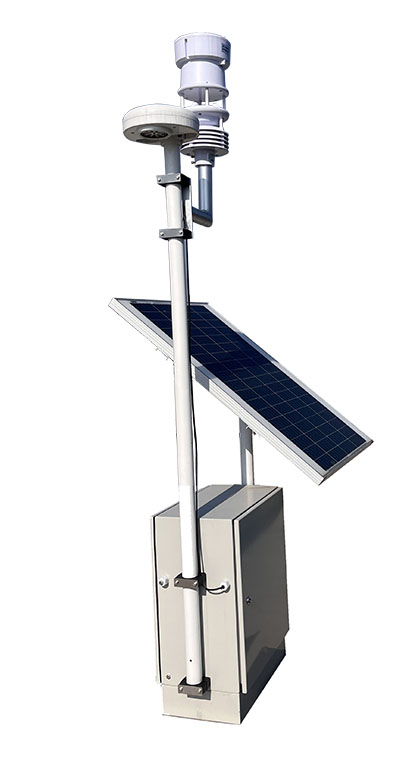

PRE-STORM 2.0型大氣電場儀由硬件和軟件組成。硬件可分成電場感應探頭、處理單元、供電單元、通信控制單元、無線傳輸模塊（選配）及外圍組件，其軟件可分成采集軟件和業務軟件兩種。

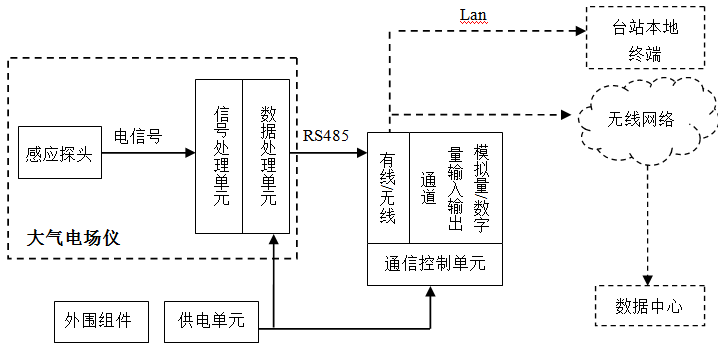

設備的邏輯結構如下圖3。

圖3 大氣電場儀邏輯結構框圖

圖3中，大氣電場儀由感應探頭、處理單元等部分組成，輔以通信控制單元、供電單元和外圍組件構成一個獨立應用的大氣電場觀測站。通過通信控制單元既可以向本地終端輸出數據文件，也可以通過無線網絡向數據中心輸出數據文件。

2.1 大氣電場儀部分

大氣電場儀設備由感應探頭、處理單元構成。

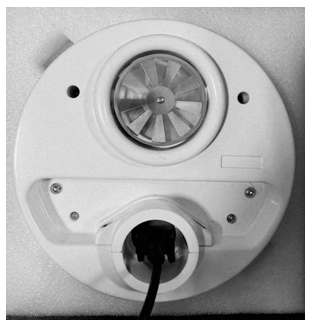

感應部件根據導體在電場中感應電荷，感知大氣電場變化，并轉換為可以進行計量的物理量信號。

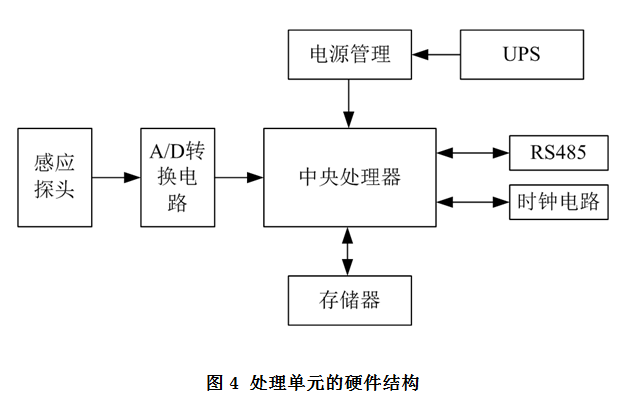

處理單元是大氣電場儀的關鍵部件。它由A/D轉化電路、中央處理器、GPS時鐘、數據存儲器、控制電路和接口等部分構成，見圖4。其主要功能是負責測量傳感器輸出的電壓信號，完成傳感器的信號的A/D轉換，信號采樣，并對采樣值進行數據運算處理、質量控制、記錄存儲，實現數據通信和傳輸。

2.2 通信控制單元

通信控制單元負責將大氣電場儀的觀測數據和預警狀態數據進行打包整理和校驗，可以按照預先設定的通訊方式和傳輸時間間隔進行數據發送，也可以通過遠程命令，進行通訊方式和傳輸時間間隔調整。

通信控制單元置有網口和無線模塊，其通過 RS-232/485口與大氣電場儀進行數據交互，通過LAN口向內網服務器進行數據交互，也可通過無線模塊與云端或數據中心進行數據交互，無線模塊應支持主流通信，包括2G、3G、4G等。

采用無線傳輸模塊時，可以實現多點傳輸，至少可同時將數據發到2個數據中心站。

通信控制單元還應置有模擬量和數字量的輸入輸出通道，能根據大氣電場儀提供的預警信息實現數字量的變化，也能接收來自其他設備的模擬量和數字量信號，通過無線模塊把數據發送至數據中心站。

2.3 供電單元

供電控制單元負責為系統提供工作電源，通常使用蓄電池供電（直流12V或24V），使用太陽能電池板對蓄電池進行充電，如果具備市電接入條件，也可以選用單相市電220V對蓄電池進行充電。

供電單元采取限流保護和防反接措施，提供穩定的輸出電流。可根據要求進行電壓轉換。

2.4 外圍組件

設備安裝支架、聲光報警裝置等統稱為外圍組件。

2.5 軟件

2.5.1 采集軟件

采集軟件運行在大氣電場儀的數據處理單元中，具有數據采集、數據處理、數據存儲和數據傳輸功能。

2.5.2 業務軟件

      業務軟件由業務主管單位制定，用于處理、顯示、存儲、查詢和傳輸大氣電場儀觀測數據，是安裝在本地終端微機或遠程數據中心終端的應用軟件，該軟件在大氣電場值達到報警閾值時，有聲音及圖像報警功能。

三、大氣電場儀的安裝

3.1 安裝環境要求

安裝前注意事項

（1）電場偵測探頭需裝在無污染的環境里；

（2）避免偵測探頭靠近引擎排放出來的煙和以及各種塵土(發電機組,鐵路,公路等容易引起灰塵的地方)；

（3）避免偵測探頭靠近易產生靜電的層面(如塑料門面,塑料平臺等),優先考慮石制或混凝土地基；

（4）不要將偵測探頭安裝在靠近避雷針的地方；

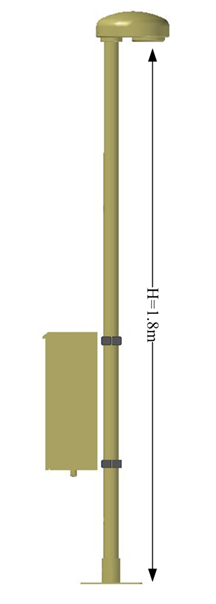

（5）在地基與偵測探頭隔開的情況下(如在無障礙物地區,偵測探頭放置于支柱的頂端),偵測探頭被固定在離地面高度1.8米的支柱上。

安裝偵測探頭周圍環境的選擇

   將偵測探頭安裝在建筑物頂端或靠近建筑物的情況下，因其使電場強度線發生變化，所以在安裝時其安裝的位置有一定的限制。因此需要避免其安裝位置在有一定高度的物體的根部(樹木，建筑，塔臺等)。

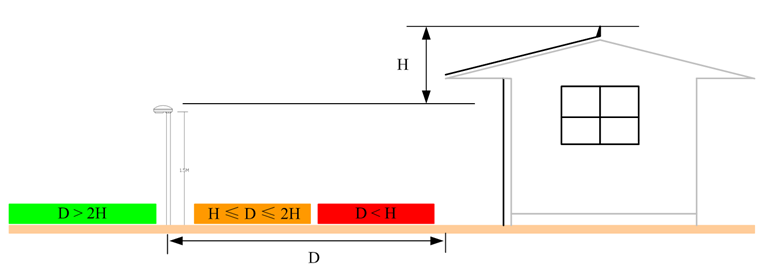

   以下是幾種安裝位置的選擇，綠色代表可以安裝的區域或地點，紅色代表不可安裝的區域或地點。

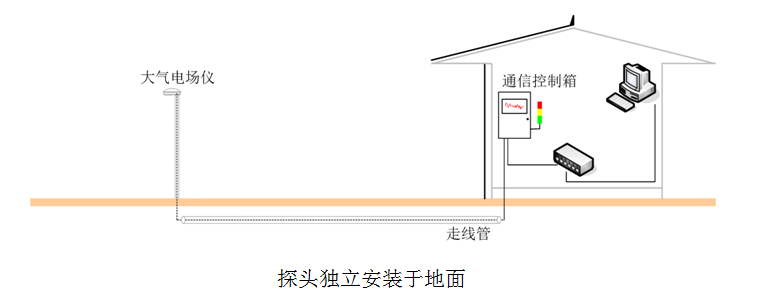

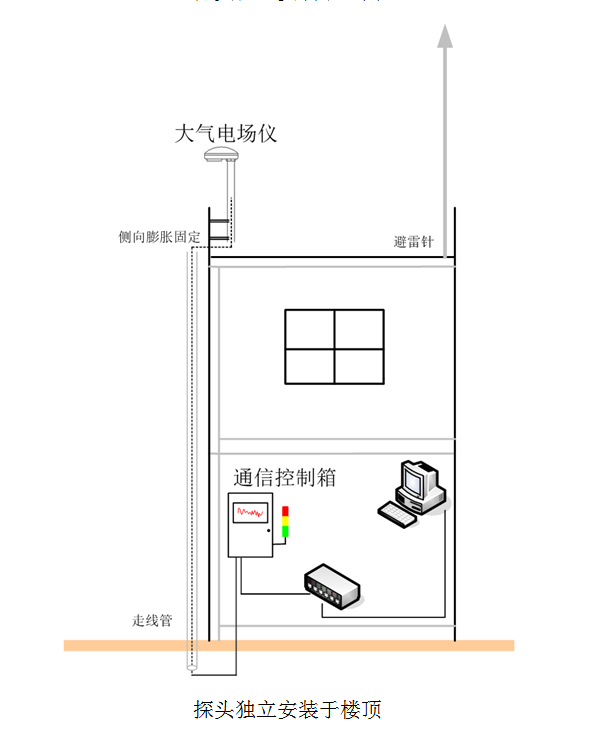

用戶也可選擇把控制箱安裝到室內（安裝方式見下圖）。

3.2 制作地基

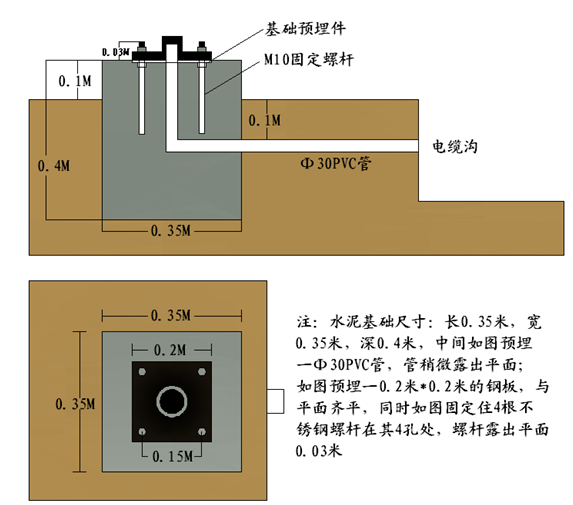

地面固定式基礎施工圖

3.3 大氣電場儀的安裝

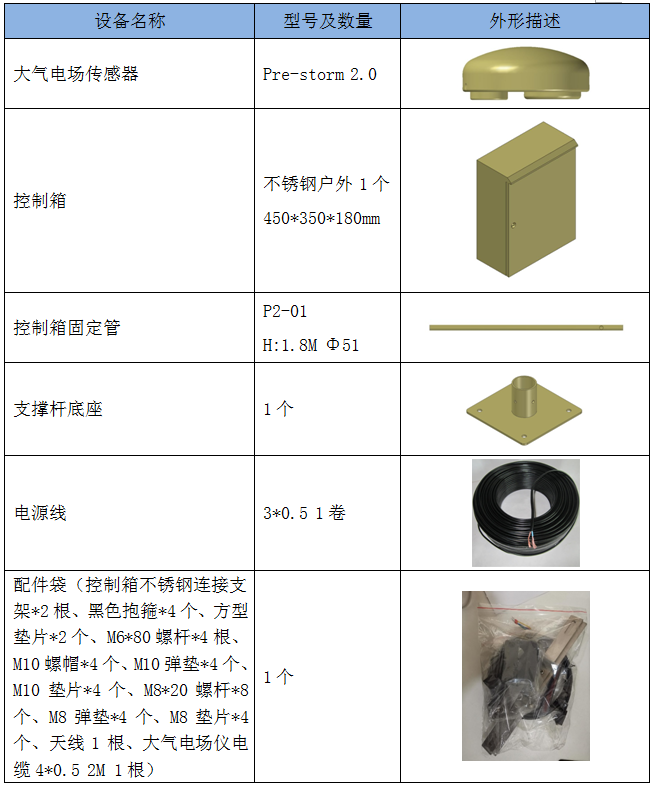

3.3.1 設備清單

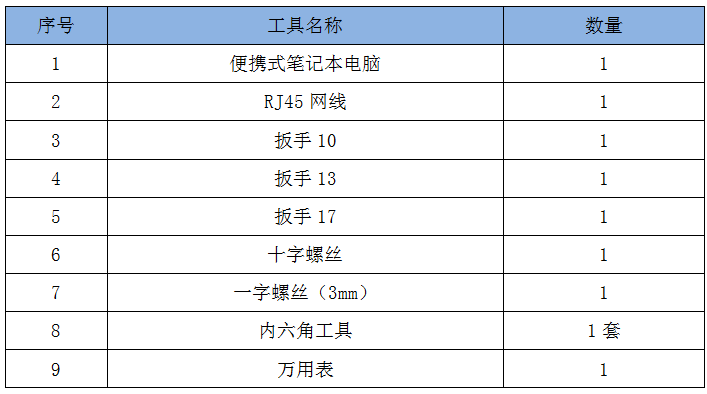

3.3.2 工具清單

3.3.3 安裝步驟

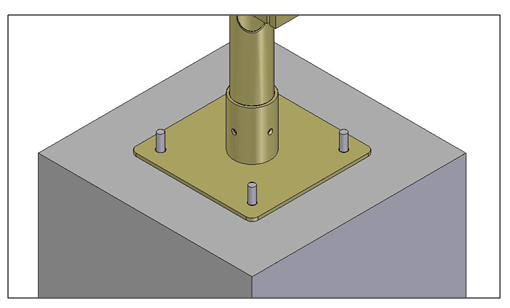

（1）支撐桿底座與水泥基礎的固定

使用材料一覽：M10不銹鋼螺母、彈墊、墊片各4,17扳手1把。

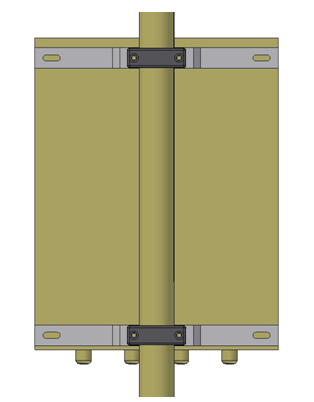

（2）控制箱固定桿與控制箱的固定

使用材料一覽：

M8不銹鋼螺母、彈墊、墊片各4；

12扳手1把；

13扳手1把；

黑色抱箍4個（配件袋內）；

方形墊片4片（配件袋內）；

M6*80螺桿、彈墊各4；

控制箱不銹鋼連接支架2個。

（3）傳感器、探頭電纜、控制箱固定管的連接

使用材料一覽：

內六角1套；

大氣電場儀電纜4*0.5 2米一根。

步驟一：探頭與四芯電纜線的連接

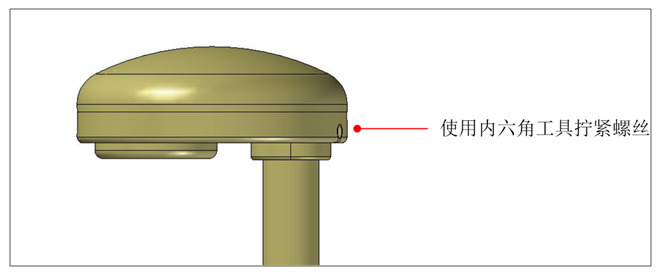

步驟二：使用內六角工具把探頭固定至圓管上

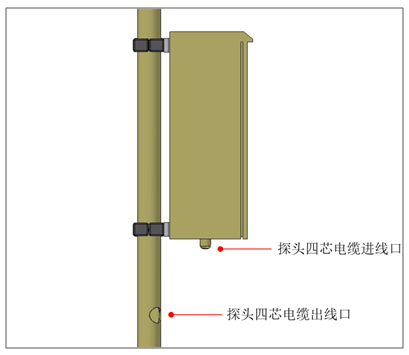

步驟三：如下圖所示把探頭四芯電纜線引至控制箱內

（4）控制箱固定管與基礎組件的固定

使用材料一覽：

M8不銹鋼螺母 4個；

13扳手1把。

注意電源線的穿管入箱。

（6）線纜的連接

將3芯AC220電纜線連接至水泥基礎旁，并從控制箱左側第2個孔進入控制箱。

將4芯探頭電纜線插入控制箱左側第3個孔內。

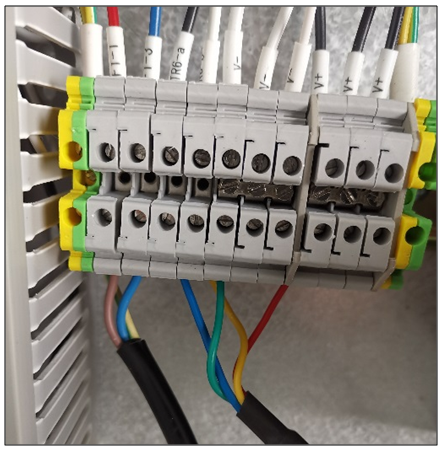

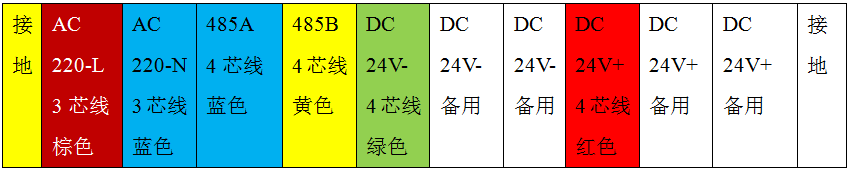

自左起，接線端子線序如下：

（7）貼片天線

將天線貼與控制箱頂部，天線一頭從從控制箱左側第1個孔進入控制箱內，與通信模塊CCW4G01連接。

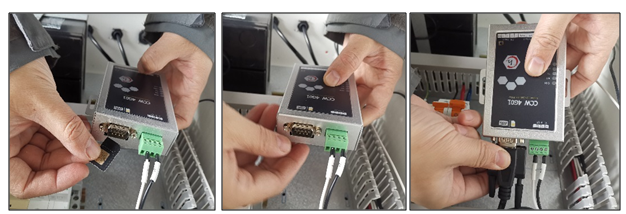

（8）SIM的插入

四、調試與檢查

4.1 線路檢查

      最后使用萬用表檢查一下線路是否有松動或錯誤，檢查通過后合上2個空開，左起第一個開關為市電交流220V進線開關，第二個開關為電池供電開關。

      將RJ45網線插入控制箱左起第一個RJ45航空插頭處。

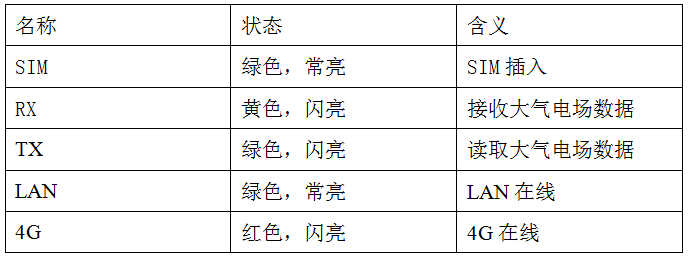

      正常情況下通信模塊CCW4G01燈指示如下：

4.2 通信模塊參數設置

4.2.1 CCW4G01設置

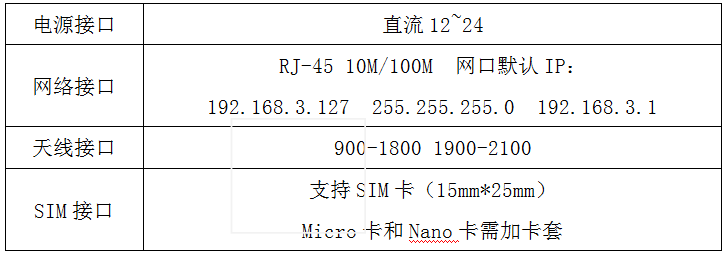

接口說明

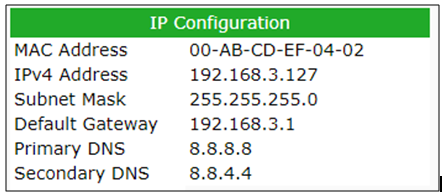

4.2.2 通信模塊網口默認參數

4.2.3 通信模塊設置步驟

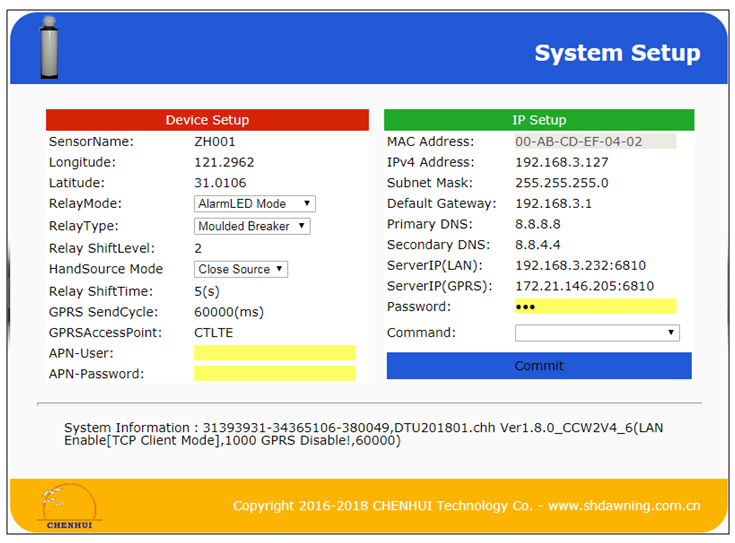

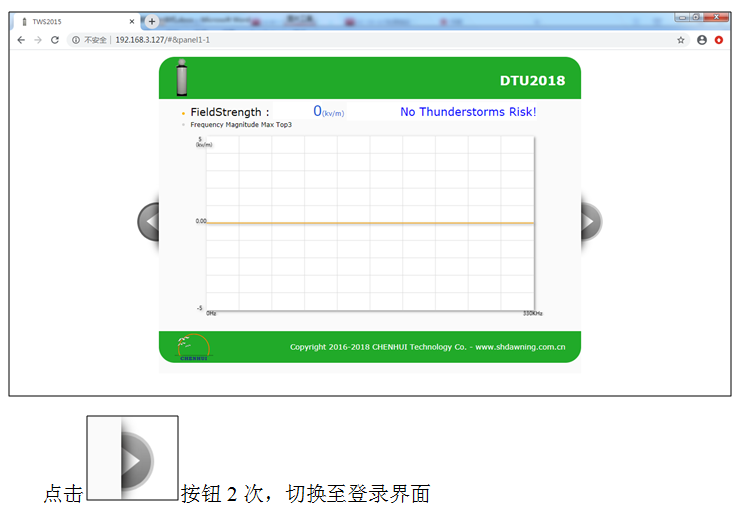

   支持通過瀏覽器訪問地址，直接配置參數。（建議使用chrome或火狐瀏覽器）

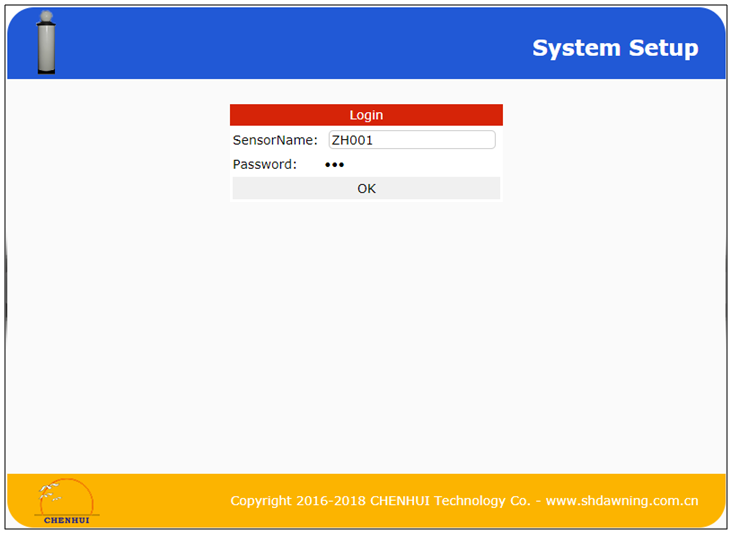

   輸入192.168.3.127進入進入設置界面

點擊“OK”進入設置界面

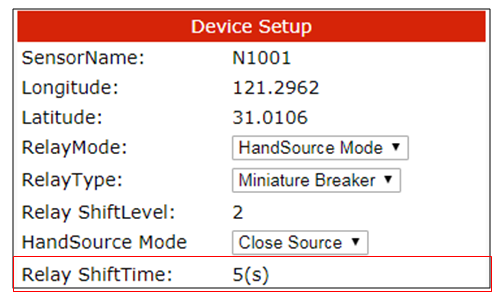

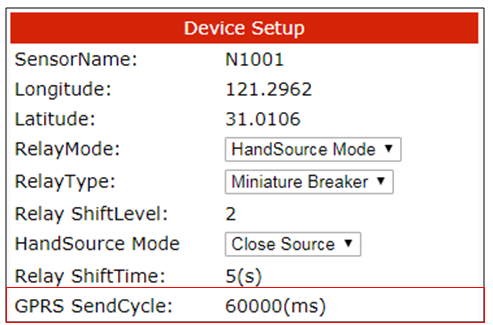

設置站點唯一編號，修改站點編號（ZH1001改為N1001）。

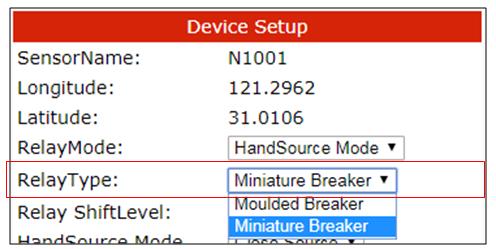

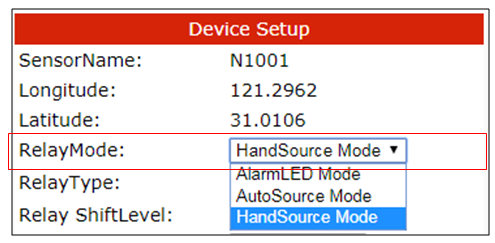

在RelayMode，下拉菜單中選擇AlarmLED Mode(預警燈模式)/AutoSource Mode(自動模式)/HandSource Mode(手動模式)。

當RelayMode中選擇AutoSource Mode模式時，還需要在RelayType下拉菜單選擇MouldedBreaker（塑殼電操）/MiniatureBreaker（微斷電操）。

設置RelayShiftLevel，即輸出最低雷電預警級別，默認為2。

設置RelayShiftTime，繼電器切換延遲時間。

設置GPRS SendCycle，設置4G傳輸間隔，單位為毫秒。

專用APN用戶需將GPRSAccessPoint從CTLTE修改成專用APN接入點。

例如海南省氣象局GPRSAccessPoint為hnqxj2.hq。

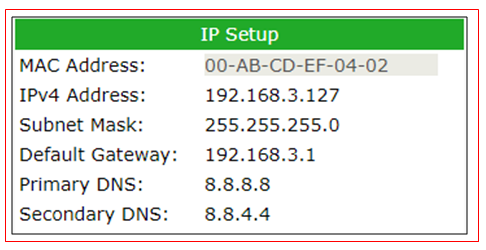

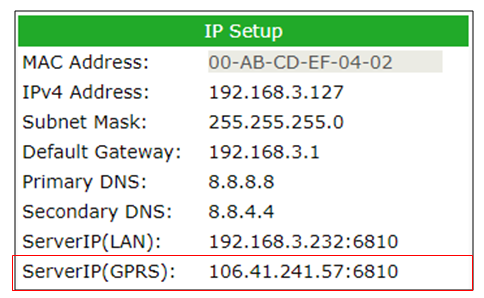

設置網口參數，包括Ipv4、Subnet、Gateway。

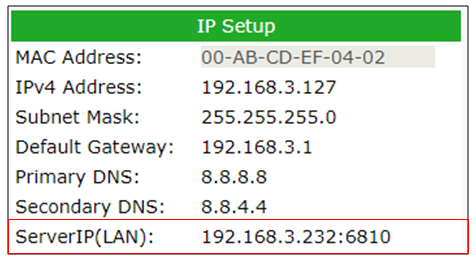

設置通過LAN接收數據服務器IP地址和端口，ServerIP(LAN)。

設置通過4G接收數據服務器IP地址和端口，ServerIP(GPRS)。

特別注意

在專用APN用戶，還需在Command下拉菜單中，選GPRSAccessPonitEnable，點擊Commit提交。

所有參數修改后，在Command下拉菜單中在選擇save& Reboot，點擊Commit提交，完成設置。

五、儀器的校準

場磨式大氣電場儀現場常用標定、校準方法

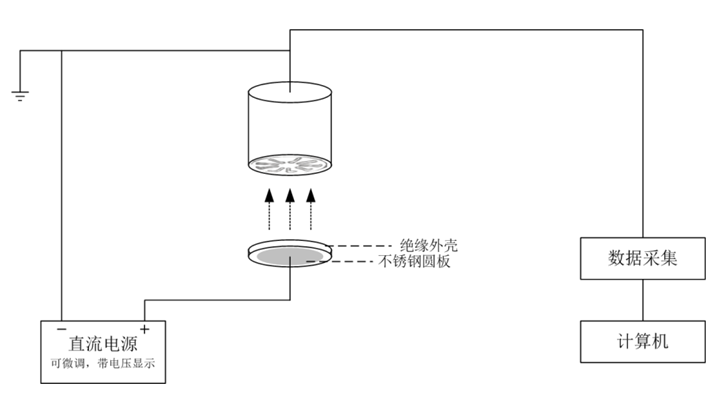

由于戶外觀測環境的不確定性，場磨式大氣電場儀運行了一段時間后會吸附灰塵，進行清洗維護后，需要對探頭進行現場的標定、校準，現給出參考方法如下圖：

使用本方法進行現場標定、校準時請注意如下幾點:

      ⑴、因各廠家設備的外形設計差異，標定校準參考值應由廠家提供，廠家應在完成出廠一致性計量檢定后，提供便攜式現場標定校準設備，并給出參考值；

      ⑵、便攜式設備的直流供電源可單獨攜帶也可至現場設備端取，但直流負需與探頭共地，實現基準電壓；

      ⑶、不銹鋼圓板應與采樣區域同圓心、同半徑；且兩者的距離為固定值。

六、儀器的維護

一般操作步驟：

      ⑴、設備整機斷電，用清水及軟毛刷清洗探頭裸露在空氣中的轉子與定子部件；

      ⑵、清洗完成后，擦干水漬；

      ⑶、如攜帶的標定設備配有蓄電池，則需把蓄電池的負與設備的直流電源負相連，如攜帶的標定設備沒有配有蓄電池，則直接從設備的直流電源正出引一導線連接至標定的不銹鋼鋼圓板上，并使得不銹鋼圓板置于探頭感應面下（等距、近距），記錄下此時的電源電壓，利用電場強度公式E=U/D，計算出理論電場強度后進行現場系數標定，如現場環境非地面空曠處，為提高預警的準確率，廠家提供的設備和軟件應有必要引入環境系數的標定。

七、服務與技術支持

公司聯系方式：020-31195637傳真：020-31195729

雷電預警事業部直線：18688405118

網站：ronglei.com.cn

地址：廣州市番禺區石基鎮塱邊村進盈工業區A區C2棟郵編：511450
