1、產品介紹

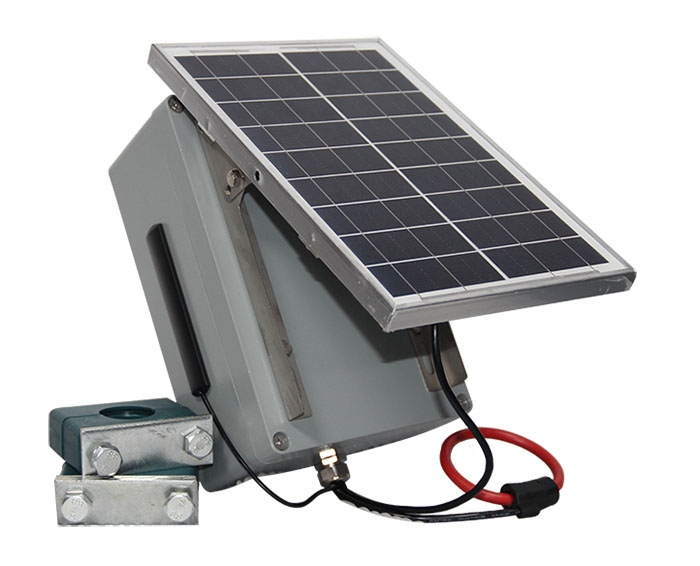

RY-LC-NB/CIR雷電監測裝置是我們公司多年致力于“雷電防護在線監測”的又一高新技術產品。該產品具備在線監測雷電流峰值、雷電流極性、雷電波形的T1、T2時間、SPD雷擊次數，實時溫濕度等功能。產品采用太陽能供電防水設計，具有體積小，安裝方便等特點。設備本身基于NB-IOT通信，同時還配有RS485接口，可搭配其他智能物聯網設備實現更豐富的遠程在線監測功能。

2、產品外觀與尺寸圖

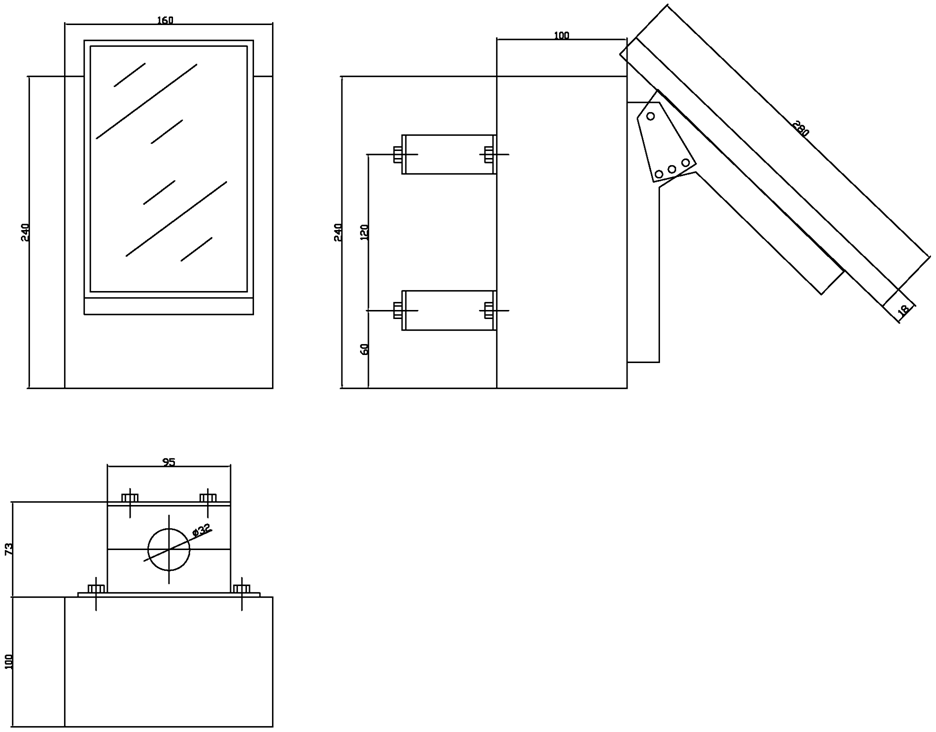

圖2-1 產品外觀尺寸圖

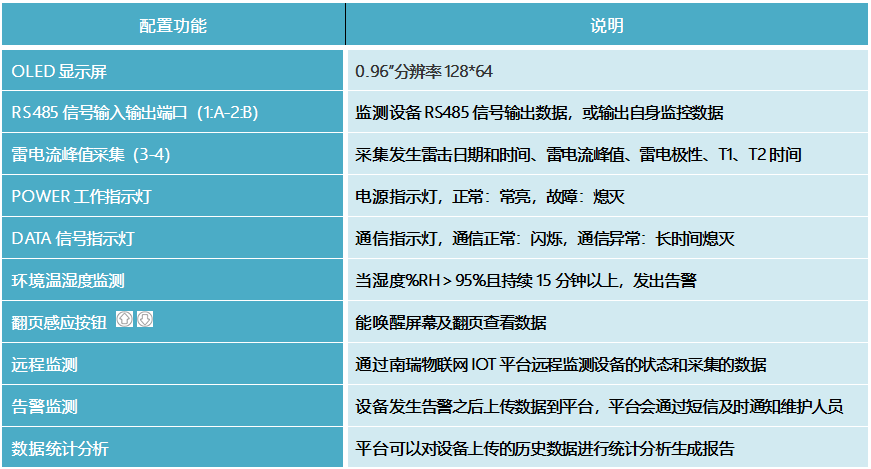

3、基本功能介紹

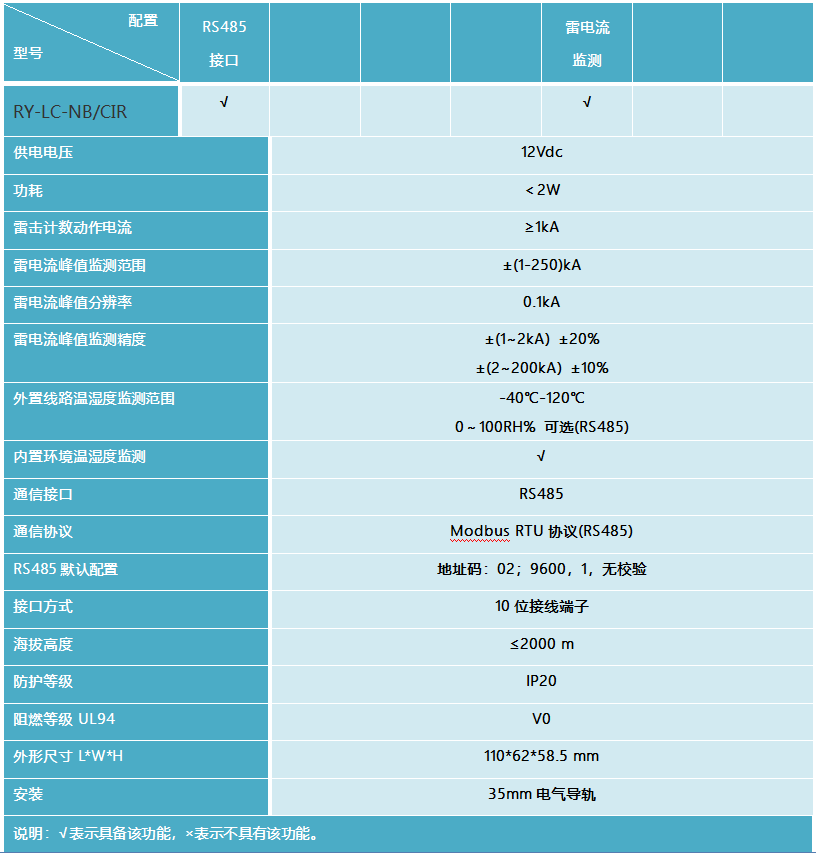

4、安裝使用方法

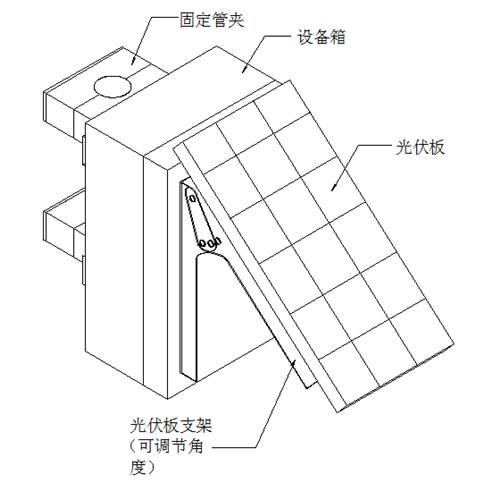

圖5-1 設備安裝示意圖

把雷電監測裝置RY-LC-NB/CIR固定到需要探測雷擊的引下線或避雷器接地線附近，安裝在能提供12Vdc直流電的防水箱體內，然后按上圖完成設備的接線之后再通電即可。

5、雷電監測裝置電源的接線方法

①雷電監測裝置的+端口與12Vdc電源的+端口相接

②雷電監測裝置的-端口與12Vdc電源的-端口相接

6、雷電流峰值采集線圈的接線方法

①將雷電流峰值采集線圈的LS接線端子接入雷電監測裝置的LS端口（端口3）；

②將雷電流峰值采集線圈的GND接線端子接入雷電監測裝置的LS端口（端口4）；

③將接地引下線上穿過雷電流峰值采集線圈中心孔。

*注意：雷電流峰值采集線圈需要區分電流方向。

供電后即可在雷電監測裝置的OLED顯示屏上通過翻頁感應鍵查看采集的數據和相關配置信息，也可通過RS485調試設備連接設備到電腦之后使用Modbus工具軟件查看采集的數據，或者通過我公司分配的賬號登錄需方物聯網IOT的管理平臺，就能查看到設備的最新狀態以及采集的各項數據。RS485接口的通信按照“RY-LC-NB/CIR雷電監測裝置通信協議”文件的定義來實現。

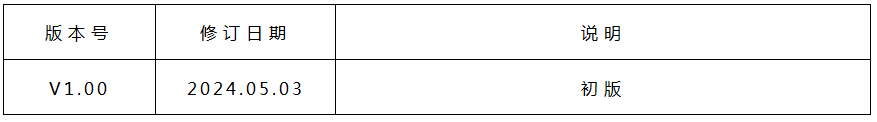

修訂歷史
