塔高出地面二、三十米，并暴露在曠野或高山地帶，所以遭受雷擊的機會很多，必須采取可靠的防雷保護措施。架空線路裝設避雷針，有效地對桿塔進行屏蔽，從而保證線路的安全供電。這種新型的可控放電避雷針是經長期防雷研究和大量的高壓試驗取得的最新研究成果，其保護范圍大、繞擊率低、放電電流小、感應過電壓低。該針以變化緩慢的小電流上行雷閃放電形式釋放雷云電荷，避免強烈的下行雷閃放電危害為設計基礎。通過數千次高壓放電試驗證實它引發的上行雷，具有保護可靠性能高、范圍大，且不受保護物高度影響等特點。特別適合高壓輸電線路的防雷。更好地保證了電網安全可靠運行。

可控放電避雷針以變化緩慢的小電流上行雷閃放電形式釋放雷云電荷，避免強烈的下行雷閃放電危害為設計基礎。通過數千次高壓放電試驗證實其引發的上行先導具有保護可靠性能高、范圍大，且不受保護物高度影響等特點。

一、功能特點：

●當可控放電避雷針安裝高度≤200M 時，其保護角為 65°，即在被保護物

高度 Hx（M）水平面上保護半徑 Rx=2.14(H-Hx),式中 h 為可控放電避雷針

的安裝高度（M）。

●上行雷閃主放電電流的平均幅值 7kA。

●上行雷閃主放電電流的陡度≤5kA/μS，針高 H≤200M 時，保護角 65°。

●基本消除了雷閃時產生的感應過電壓。

●繞擊概率不大于十萬分之一時的保護角為 55°。

●接地電阻≤10Ω（一般地區）；≤30Ω（在高阻區及無人區）。

●抗風能力≥風速 50M/S。

●安裝方便，使用期內免維護。

二、可控放電避雷針的保護原理

雷云對地面物體放電不外乎以下兩種方式：上行雷閃和下行雷閃。

一般來說，下行雷閃時，先導自上而下發展，主放電過程發生在地面附近，所以電荷供應充分，放電過程來的迅猛，造成雷電流副值大，陡度高；上行雷閃，一般沒有自上相下的主放電，它的放電電流由不斷向上發展的先導過程產生，即使有主放電因雷云向主放電通道供應的電荷困難，所以放電電流副值小，且陡度低。

根據尾部帶金屬線的火箭比高層建筑更容易引發上行雷的經驗分析得出，要成功地引發上行雷，針頭需要達到以下要求，在引發的上行雷發生之前，針頭附近的空間電荷應盡量少，以便于自主針針尖向上發展放電脈沖。當需要引發上行雷時，針尖處的電場強度應足夠高，以迅速產生放電脈沖。

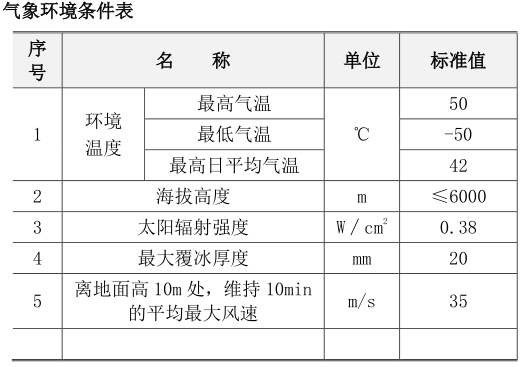

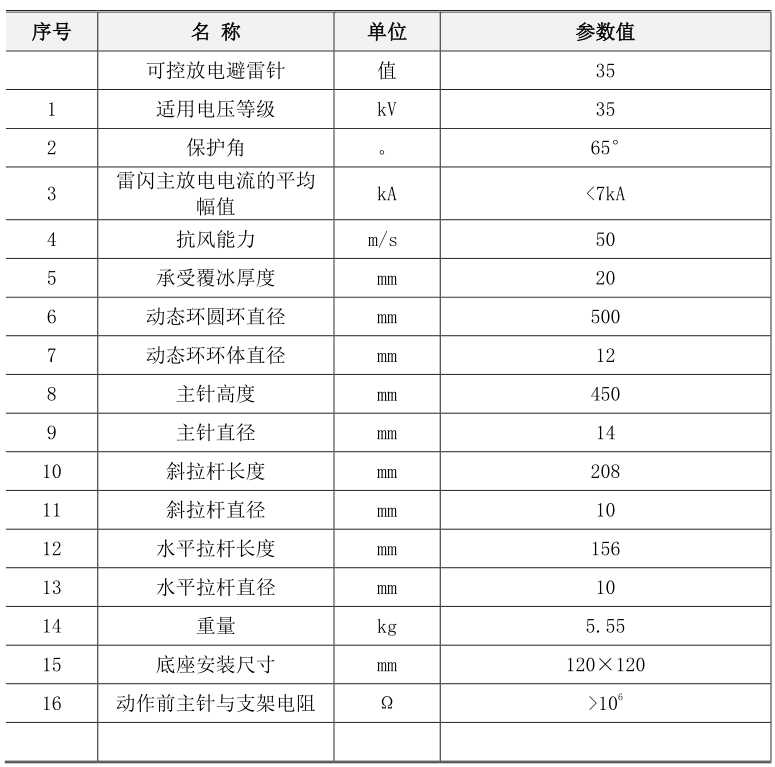

三、性能指標

a) 安裝在建筑物或線路桿塔頂部的可控放電避雷針有足夠的機械強度和機械穩定性，能承受 20mm 厚度的覆冰，50m/s 的風速等外力的作用。

b) 可控放電避雷針應用性能良好的不銹鋼材料制成，以確保其具有20 年以上的使用壽命。

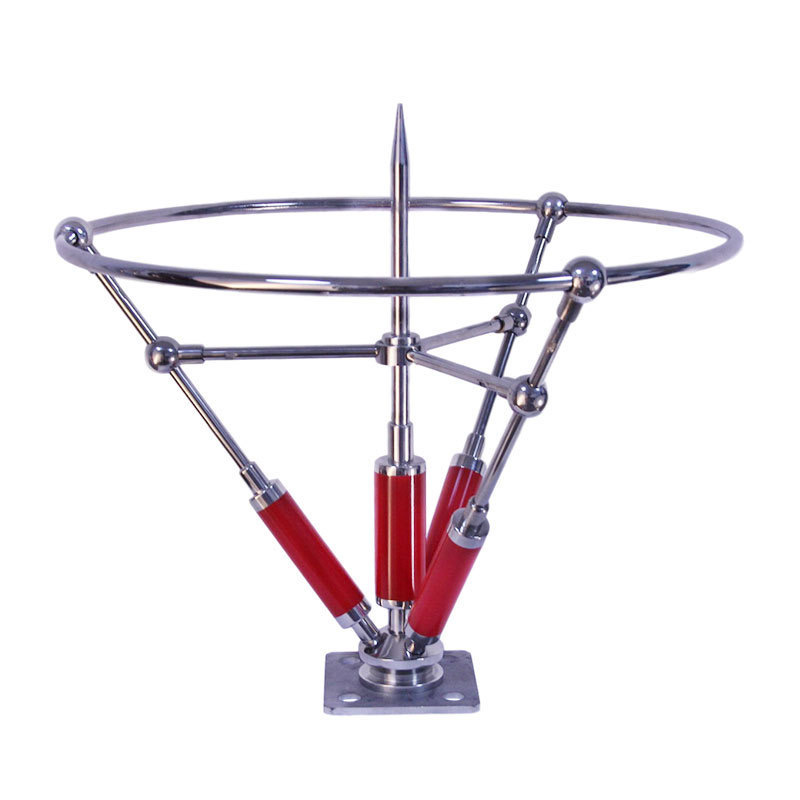

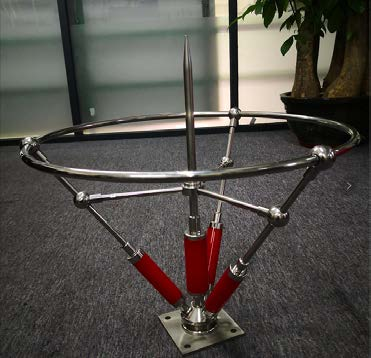

c)可控放電避雷針的結構如圖 1 所示，由主針、動態環、貯能元件和支架組成。

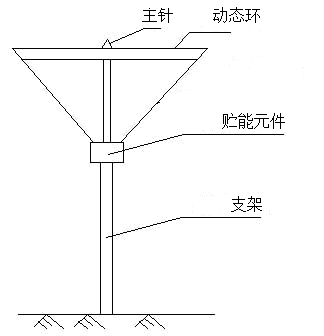

圖 1 可控放電避雷針結構示意圖

d) 在可控放電避雷針動作之前，動態環和主針與支架絕緣，其間的電阻大于 106Ω。

e) 在可控放電避雷針動作過程中，貯能元件應能重復儲能和釋放能量，且主針?lè)烹姇r(shí)，其前端應有明顯的電暈產生。

f) 可控放電避雷針有足夠的保護范圍，其保護特性如圖 2 所示:

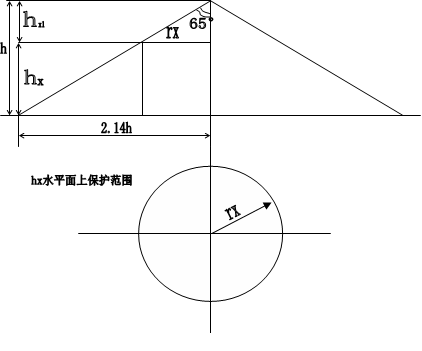

圖 2 單根可控放電避雷針保護范圍示意圖

地面保護半徑 r（m）：r=2.14h

(1)式中：h 為可控針安裝高度

在被保護物高度 hx（m）平面上，保護半徑 rx（m）：rx=2.14（h—hx）

四、設備交付及驗收

1、設備交付時，根據裝箱清單，逐一檢查包含以下相關的設備資料及備品

備件是否齊全：

（1）安裝說明書或其他相關使用說明的資料；

（2）出廠檢驗報告，產品合格證；

（4）外六角扳手 1 支（1 套產品配 1 支）。

五、質量保證及售后服務

1、產品制造過程中所有工藝、材料試驗等（包括外購件）均符合規范書的

規定。

2、產品的質量保修期為 1 年，1 年內免費維護，終身保修。

3、有專門的技術人員負責產品的售后服務和技術支持。
