高壓電力線路避雷針產品說明書

一、  產品原理及用途概述

1、  產品組成及工作原理

高壓電力線路避雷針（型號：LSD-XHGX）是一種新型的電力線路防護設備，該產品由以下組件組成：

a- 不銹鋼接閃針體、b-線路型阻流器（波阻裝置）、c-緊固支架（鋼材材質Q235）、d-接地引下線、e-專用雷擊計數（可選）等。

高壓電力線路避雷針工作原理：通過線路型阻流器（波阻裝置）部件內部的自耗能回路系統裝置將直擊雷引入自耗能回路振蕩，同時以電容間隙放電形式消耗部分雷電能量，從而軟化雷電流瞬時峰值，降低雷電流幅值和陡度，實現引導雷電能量泄放入地的同時避免產生較大的跨步電壓，有效防止線路繞擊和反擊，從而降低被保護高壓輸電線路的因雷擊跳閘風險，保障智能電網安全、可靠、穩定運行。

2、  產品使用安全性、效能及成本分析

針對高壓電網電力線路桿塔所處地理位置和環境條件的特殊性和復雜性、以及電力線路桿塔點多、面廣、線長的特點，同時結合電力線路桿塔防雷因素的不確定性、雷電活動逐年增多、輸電線路雷擊風險日趨增高等問題，依據電網雷區分布特點、雷害風險評估和運行經驗情況，對重要線路處于山頂、邊坡、埡口等特殊地形的桿塔、大跨越、大檔距、導地線對地高度較高的桿塔，采用安裝高壓電力線路避雷針是對電網安全運行的一個基礎保障措施。在實際完成項目的運行經驗中，完成加裝該避雷針產品后的線路桿塔，有著更為明顯的保護效果。

通過加裝高壓電力線路避雷針，經由產品有效引導直擊雷能量泄放，軟化雷電流，，防止線路繞擊和反擊的發生，有效降低線路雷擊跳閘率，減少線路運行的風險隱患，從而保障輸電線路的安全穩定性和運行可靠性，實現智能電網的穩定運行。

根據以往的案例分析及研究，在安裝高壓電力線路避雷針防雷產品后，300kA幅值的雷電流直擊桿塔時仍不會發生反擊。且高壓電力線路避雷針結構簡單重量很輕，裝置全重不超過20kg，技術上具備帶電安裝的條件，并能方便的應用于高山、丘陵等復雜地形的桿塔，無需定期更換維護方便。在較低的成本下可有效實現線路雷擊跳閘率的大幅降低，確保全線路安全穩定運行。

3、  產品構造及型號

高壓電力線路避雷針產品結構如下圖1：

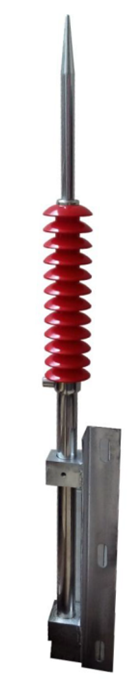

圖1：高壓電力線路避雷針（型號：LSD-XHGX）結構示意圖

高壓電力線路避雷針（型號：LSD-XHGX）根據不同輸電線路的電壓等級不同型號如下表：

二、  產品主要技術參數、優勢及性能特點

1、     高壓電力線路避雷針本體：

由 a- 不銹鋼接閃針體、b-線路型阻流器（波阻裝置）、 c-緊固支架（鋼材材質Q235）、d-接地引下線、e-專用雷擊計數（可選）等組成。在產品出廠時，成套產品表面應清潔無凹痕、劃傷、變形，零部件整體和元器件裝配位置要牢固，不應有虛焊、折裂和機械損傷。

在高壓電力線路避雷針線路型阻流器（波阻裝置）未接入回路的狀態下，對沖擊電流試驗裝置充電，產生10kA～120kA幅值的4/10μs沖擊電流；然后在同等回路條件下，將高壓電力線路避雷針接入試驗回路中，分別充電至上述相同的充電電壓，對比高壓電力線路避雷針接入前后，沖擊電流的幅值與陡度。接入高壓電力線路避雷針之后，沖擊電流幅值降低應不小于40%，陡度降低應不小于100%。

2、     產品性能優勢

1)    適用于各個電壓等級的輸電線路；

2)    體積小、重量輕，易于安裝在桿塔上；

3)    保護性能高，可有效降低雷電流幅值超40%，降低陡度超100%，較常規避雷針（不宜安裝在反擊耐雷水平較低的220kV及以下電壓等級輸電線路）相比，適合安裝于特高壓及以下電壓等級交直流輸電線路，覆蓋范圍更廣；

4)    即使發生故障時，也不影響高壓輸電線路正常、安全、可靠地送電；

5)    產品免維護，可顯著地提高高壓輸電線路耐雷水平，降低線路雷擊閃絡率。

3、     產品保護范圍計算

高壓電力線路避雷針有足夠的保護范圍，其保護特性如圖2所示:

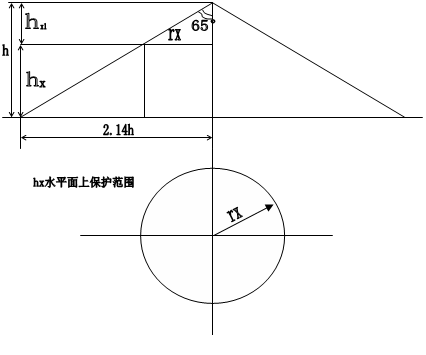

圖-2單根高壓電力線路避雷針保護范圍示意圖

_{如圖示，高壓電力線路避雷針（型號：LSD-XHGX）在有效安裝高度h時，其在地面保護半徑r（m）為：}

_r=2.14h

_{式中：h為可控針安裝高度}

_{在被保護物的要求高度hx（m）平面上，保護半徑rx（m）為：}

_{rx=2.14（h—hx）}

4、     產品使用條件

1)  滿足桿塔接地電阻R≤30Ω的條件。

2)  雷電流幅值I≤350KA

3)  環境溫度：最高環境溫度+50℃；最低環境溫度：-50℃；年平均氣溫：20℃，最大日溫差：30℃。

4)  最高風速：45m/s（離地面15米高處15年一遇、10分鐘平均最大值）最大覆冰厚度：20mm。

5)  海拔：<6000米。

6)  抗震：≤10級。

7)  水平加速度：0.2g 垂直加速度：0.1g，水平垂直加速度同時作用并考慮連接導線張力振蕩的影響正弦波持續時間： 5周波。

8)  安全系數：≥1.87

9)  污穢等級3級

10)  雷暴日： 90日/年

11)   最大月平均相對濕度：90%。

注：以上是一般使用條件，在其他特殊環境情況下制造廠應對產品進行參數優化或結構調整。

5、     產品安裝

1）選點原則

依據雷擊風險評估結果，確定雷擊高風險的桿塔，應關注山頂、山坡等位置較高易遭雷擊的桿塔，以及遭受過雷擊的桿塔及基附近桿塔。

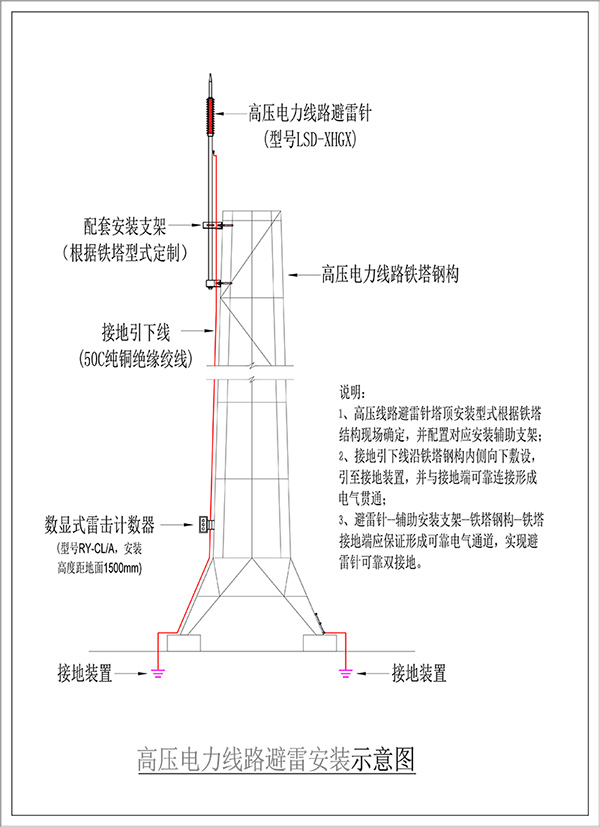

2）安裝方式

本產品一般應安裝于桿塔最高處；針尖要高于鐵塔最高處2m以上；高壓電力線路避雷針主針需垂直于橫擔。

3）電壓等級為35kV及以上高壓輸電線路線路鐵塔中間裝1套。

三、  產品生產執行的標準：

GB11032-2000（IEC60099-4:1991）《交流無間隙金屬氧化物避雷器》；

JB/T8952-2005《交流系統用復合外套無間隙金屬氧化物避雷器》；

JB/T10497-2005《交流輸電線路用復合外套用串聯間隙金屬氧化物避雷器》；

JB/T8459-2006《避雷器產品型號編制方法》。

《110～750kV架空輸電線路設計規范》GB 50545

《交流電氣裝置的過電壓保護和絕緣配合設計規范》GBT 50064

《高電壓試驗技術 一般規定義及試驗要求》 GB/T 16927.1

《電力工程氣象勘測技術規程》DL/T 5158

《架空輸電線路防雷導則》（Q/GDW 11452）

四、  技術優勢

1、很好的解決高壓輸電線路雷電引起的反擊、繞擊情況的發生，有效降低線路雷擊跳閘率，提高線路的輸電可靠性，真正實現對雷電波波形的處理，技術上具有針對性、實效性、創新性。

2、產品雷電通流容量大，抗雷電沖擊能力強。

3、安裝方便，免檢測，日常免維護，不增加巡線工作量。

4、專用雷擊計數系統（可選），能收集雷電數據，便于記錄和分析，解決線路防雷工作中遇到的難題。

5、避雷針選裝方式靈活可變，可根據塔形自主考慮選擇懸掛方式及座樁方式。

6、設備有可靠的質量，使用壽命為八年以上

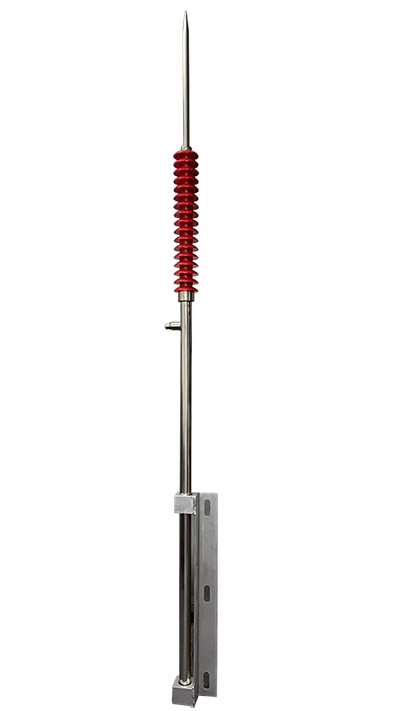

附圖一：產品實物圖
