功能及應用

該產品用于電源線路或接地線路中的雷電流、瞬態脈沖電流的計數和監控記錄。

-動作電流范圍廣，可監測各種雷擊波形

-內置大容量電池，無需外部電源供電

-防護級別達IP67

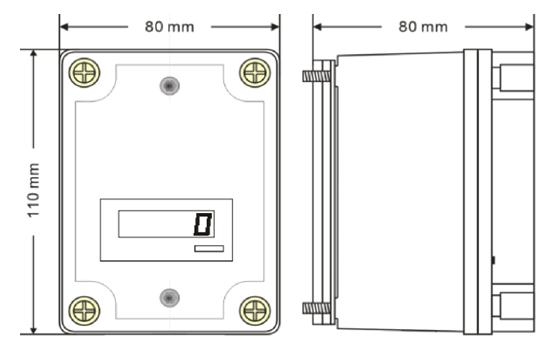

外形尺寸圖

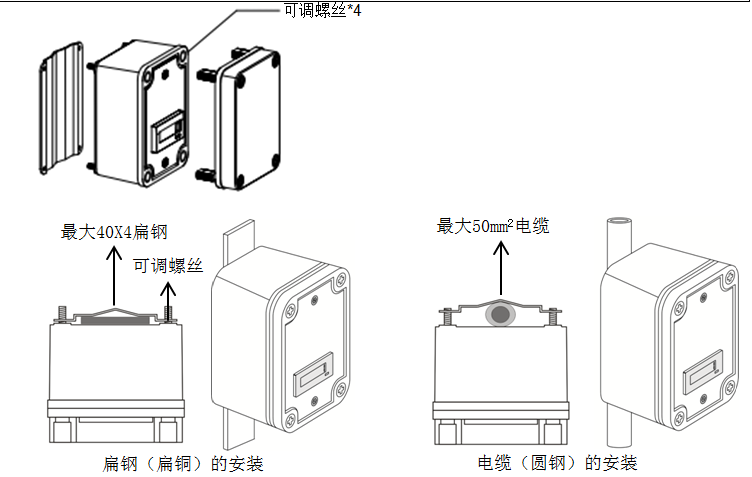

安裝示意圖

安裝說明及維護

安裝準備：安裝前請仔細閱讀該說明書，準備一把十字螺絲刀即可。

1、雷擊計數器可固定在40X4扁鋼或50mm2以下電纜線、圓鋼上。

2、用十字螺絲刀取下透明蓋，在擰松4個對角孔內的螺絲，調節或取下雷擊計數器安裝支架。

3、將被采集線（銅排、電纜、引下線）放置在固定支架內，再擰緊4個對角孔內的螺絲至固定計數器后再將計數器的透明蓋裝上即可。

4，本產品可安裝在500A以下的負載電流電源線路（L、N線）中，監控和記錄電源線路中浪涌電壓入侵的情況；也可安裝在各種浪涌保護器（SPD）、避雷針引下線上，監控和記錄雷電入侵的次數。

5，必須把需要監控的線路從計數器與固定支架之間穿過，不限方向。

6，計數器面板上有RST的清零按鈕，可根據需要進行數據清除。 7，本產品無需調試，一般接入后即處于工作狀態，當計數器不顯示時（3-5年后），可更換同規格的計數器。
