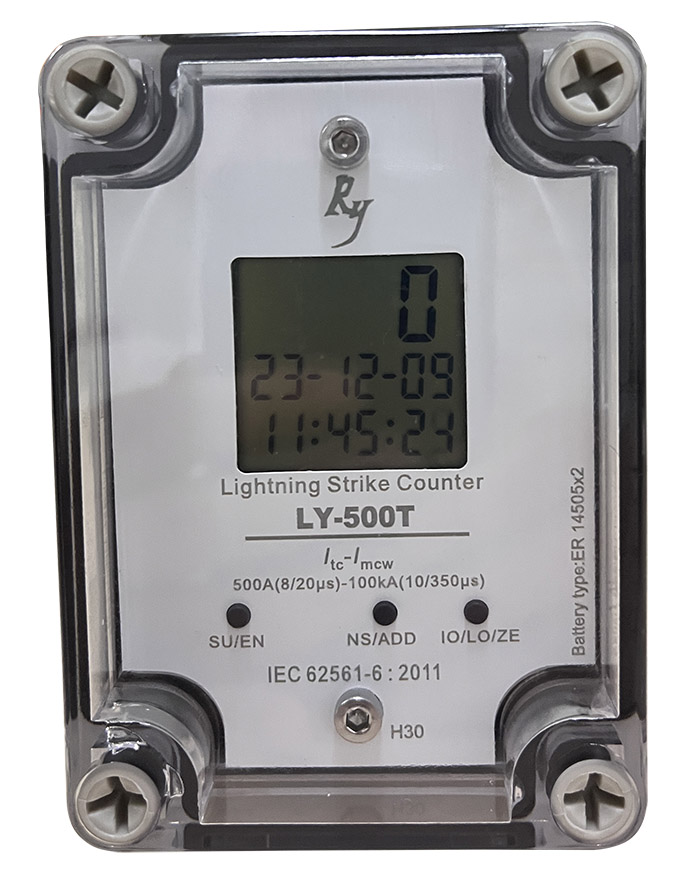

功能及特點

該產品用于電源線路或接地線路中的雷電流、瞬態脈沖電流的計數和監控記錄。

-動作電流范圍廣，可監測各種雷擊波形

-內置大容量電池，無需外部電源供電

-雷擊發生時間可查詢

-雷擊次數可清零

-雷擊次數可預置（增加）

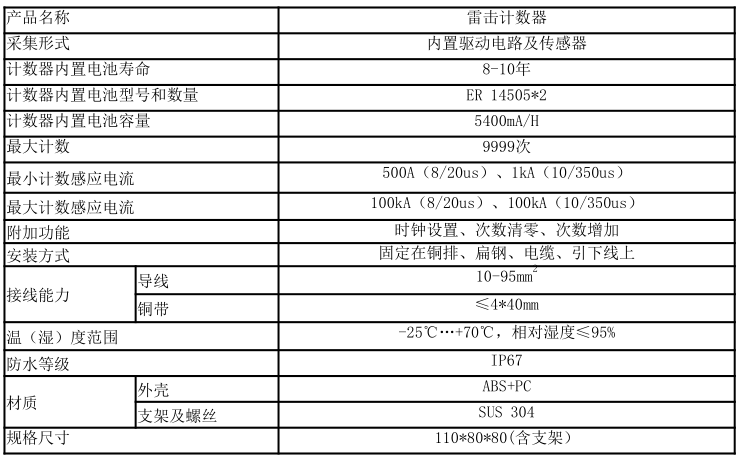

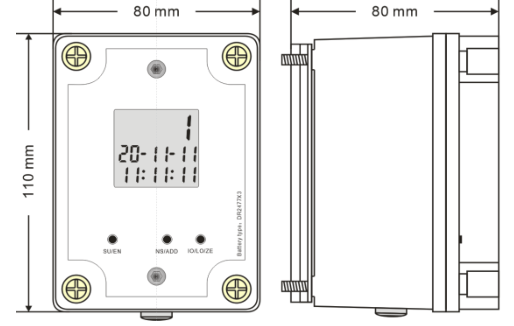

外形尺寸圖

安裝示意圖

安裝調試與維護

一、安裝順序：

1、雷擊計數器可固定在40X4扁鋼及95mm2以下電纜線上。

2、用十字螺絲刀取下透明蓋，在擰松4個對角孔內的螺絲，調節或取下雷擊計數器安裝支架。

3、將被采集線（銅排、電纜、引下線）放置在固定支架內，再擰緊4個對角孔內的螺絲至固定計數器后

再將計數器的透明蓋裝上即可。

二、調試與設置：

1、時鐘設置：取下透明蓋，短按“IO/LO/ZE”鍵或外殼上的“DISPLAY”鍵 ，屏幕會顯示雷擊次數、

年、月、日、時、分、秒信息，此時，長按5秒“SU/NE”鍵，對應的年份數字會閃爍，按“IO/LO/ZE”

鍵輸入相應年份信息后，再按“NS/ADD”鍵，月份數字會閃爍，再按“IO/LO/ZE”鍵輸入相應月份，

以此類推設置日、時、分、秒信息；時間信息輸入完成后，長按5秒“SU/NE”鍵，直至屏幕上的數字不

再閃爍，則完成設置保存。

2、查看次數：在日常維護過程中，在本機前需要查看雷擊次數時，只需按下外殼下方的“DISPLAY”

或“顯示/清零”按鈕，就可查看當前雷擊次數記錄，無需取下透明蓋。

3、歷史記錄查看：取下透明蓋，短按“IO/LO/ZE”鍵或外殼上的“DISPLAY”鍵 ，再短按“SU/NE”

鍵，即可查看每次雷擊產生的時間信息。

4、次數預置：取下透明蓋，短按“IO/LO/ZE”鍵或外殼上的“DISPLAY”鍵 ，再長按5秒“NS/ADD”

鍵直至次數信息閃爍，短按“IO/LO/ZE”鍵1次，增加1次雷擊次數，設置完成后，10秒不操作，熄屏后

自動保存。

5、次數清零：長按5秒外殼上的“DISPLAY”鍵或“顯示/清零”按鈕或取下透明蓋后，短按

“IO/LO/ZE”鍵，再長按5秒“IO/LO/ZE”鍵，直至雷擊次數顯示0，10秒不操作，熄屏后完成清零。

三、維護：

1、不定期查看雷擊次數及時鐘誤差情況，若時鐘誤差較大，需按照上述時鐘設置進行設置。

2、內置2顆ER14505電池供電，理論待機時間為出廠后8-10年左右，若8年后發現顯示變暗或者不顯示

時，需要更換同規格電池，電池為國際標準電池規格，可就地采購、更換。

3、更換電池方法：取下透明蓋后擰下面板上的兩顆H30內六角螺絲，取下計數器屏蔽盒，再取下屏蔽盒

螺絲、取下蓋板，拔出4P排線，翹出舊電池、換上新電池（翹一顆、換一顆），防止計數器斷電，若斷

電需要重新設置時鐘。更換好電池后，插入4P排線，裝回屏蔽盒蓋板，擰緊面板上的兩顆H30內六角螺

絲后，檢查時間信息是否正確，若時間誤差太大需要重新設置時鐘，完成后操作后，擰緊透明蓋即可。
