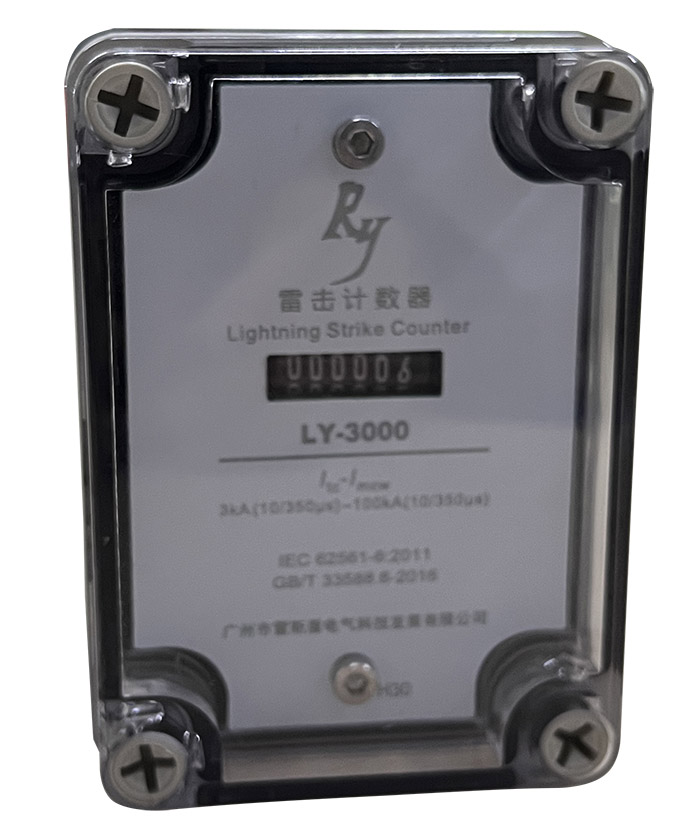

功能及應用

該產品用于接閃器、引下線等外部防雷系統的雷擊計數。

-動作電流范圍廣，可用于10/350μs、8/20μs雷擊波。

-德國品牌機械式表頭，無需供電、性能可靠

-防護級別達IP67，可用于戶外。

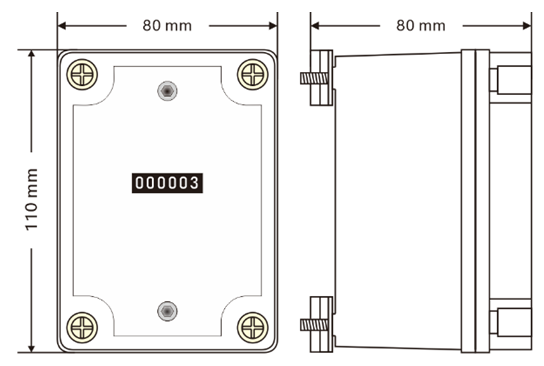

外形尺寸圖

安裝說明及維護

安裝準備：安裝前請仔細閱讀該說明書，準備一把十字螺絲刀即可。

1、雷擊計數器可固定在40X4扁鋼或10-90mm2電纜線、圓鋼上。

2、用十字螺絲刀取下透明蓋，在擰松4個對角孔內的螺絲，調節或取下雷擊計數器安裝支架。

3、將被采集線（銅排、電纜、引下線）放置在固定支架內，再擰緊4個對角孔內的螺絲至固定計數器后再將計數器的透明蓋裝上即可。

4，本產品安裝在避雷針、避雷帶、引下線上，用于監控和記錄線路中雷擊入侵的次數；也可安裝在各種浪涌保護器（SPD）接地線上，監控和記錄雷電入侵的次數。

5，必須把需要監控的導線從計數器與固定支架之間穿過，不限方向。

6，雷擊計數器出廠時會有1-10次雷擊測試記錄，本計數器不可清零。

7，本產品無需調試，一般接入后即處于工作狀態，當計數器記錄至【999999】時，請更換同規格的雷擊計數器。
