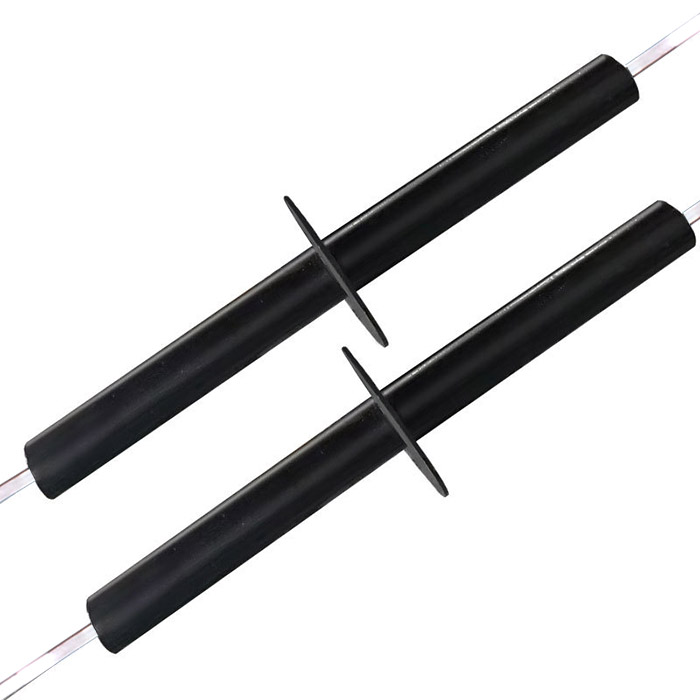

地鐵站臺專用接地引出裝置

一、產品簡介

接地引出裝置，借鑒國外先進技術，由保護管、引出銅排、固定環、止水環、絕緣填充材料等幾部分構成，是專門針對特殊系統而開發的防水引出裝置。產品長期用于地鐵、城鐵的接地網中，當?shù)罔F站臺電力設備接地、信號設備接地、防雷接地與綜合接地網相連接時能有效防止地下水滲出，很好的達到故障電流（雜散電流）防護要求。

在地鐵接地系統中，接地網位于結構底板下面，由于故障電流（雜散電流）防護要求，地鐵站臺的電氣設備接地時，必須通過接地引下線與接地網連接，實現可靠接地。以往通常是直接從結構底板中引出接地引下線或通過PVC管引出接地引下線。采用這種措施，容易出現達不到故障電流（雜散電流）防護要求，地下水容易從接地引出線處滲出，達不到地鐵接地設計要求。采用GL接地引出裝置則可以有效的解決這一問題。

二、產品特點

◆ 專為地鐵、城鐵開發

國外最先進技術，專為地鐵、城鐵接地而開發。

◆ 防水、耐腐

由多種特殊材料構成，防水、耐腐。

◆ 絕緣電阻高

保護管內填充優質改性環氧樹指、防收縮劑、促進劑，絕緣電阻≥20.5MΩ，水壓實驗≥0.6Mpa。

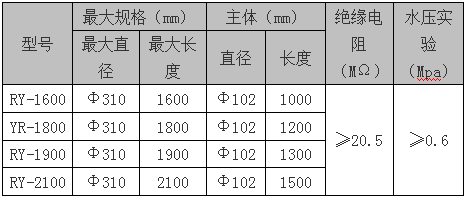

三、產品規格

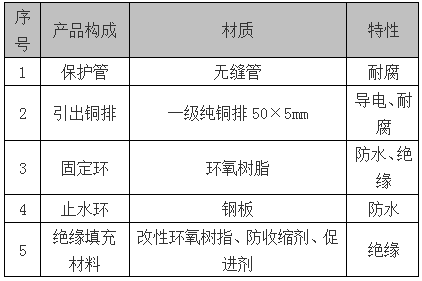

四、產品構成

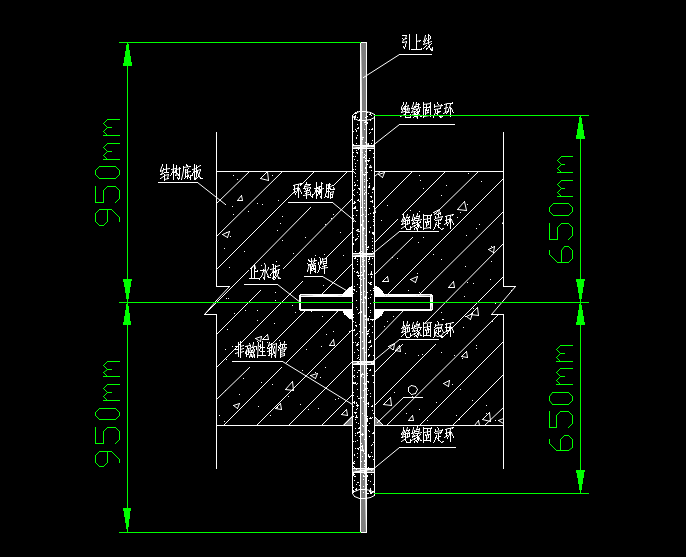

五、示意圖

其它規格可以定制，歡迎您提供加工圖紙或樣品定制加工，價格按實際材料用量計價。
