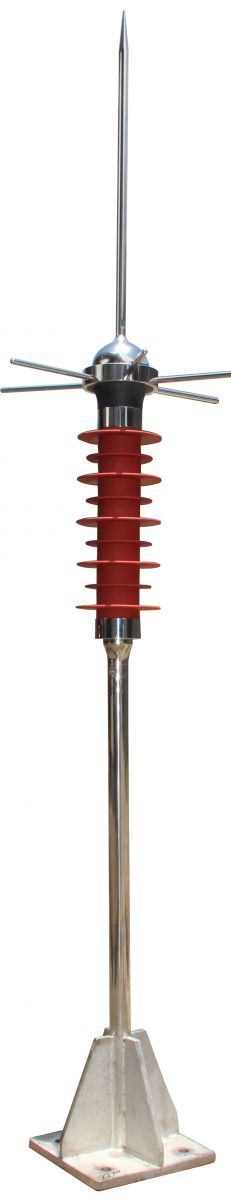

HEPL-RY 系列電力線路高壓電磁脈沖防雷裝置，是廣州市雷斯盾電氣科技發展有限公司歷經多年研發和試驗而推出的放電間隙開關型直擊雷防護裝置。

其研發技術原理為：HEPL-RY 系列電力線路高壓電磁脈沖防雷裝置屬于放電間隙開關型直擊雷防護裝置，其通過接閃器將雷電流引入裝置內部高壓電磁脈沖波阻裝置，在形成自耗能回路振蕩的同時，以回路電容間隙放電消納部分雷電能量，從而軟化雷電流，降低雷電流幅值和波形陡度。

完成安裝該系列防雷裝置產品的架空輸電線路可實現大幅度降低雷電繞擊發生概率，實現引導雷電能量泄放入地的同時，避免產生較大的跨步電壓，有效防止線路出現繞擊和反擊。

產品結構組成

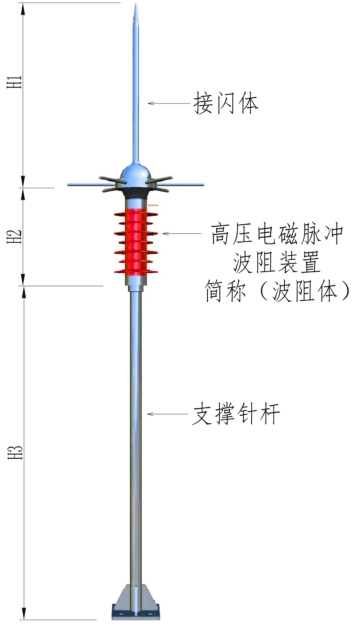

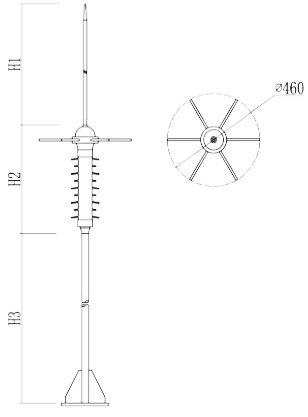

HEPL-RY 系列電力線路高壓電磁脈沖防雷裝置本體結構由接閃針、高壓電磁脈沖波阻裝置（簡稱：波阻體）、支撐針桿三部分組成。其結構如下圖-2 所示。

產品技術特點

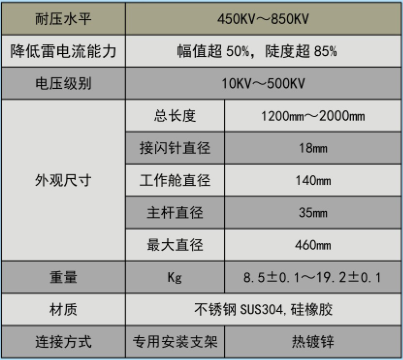

1、技術參數及性能要求：

HEPL-RY 系列電力線路高壓電磁脈沖防雷裝置的產品本體主要由不銹鋼接閃器、硅橡膠外套、高壓電磁脈沖波阻裝置、不銹鋼支撐針桿及接地引下導體等部件組成。

2、出廠檢驗要求：

HEPL-RY 系列電力線路高壓電磁脈沖防雷裝置出廠驗收時整體表面應清潔無凹痕、劃傷、變形。

零部件整體和元器件裝配位置要牢固，不應有虛焊、折裂和機械損傷。裝置硅橡膠外套表面單個缺陷面積(如缺膠、雜質、凸起等)不應超過 5mm2，深度不大于 1mm，凸起表面與合縫應清理平整，凸起高度

不應超過 0.8mm，粘結縫凸起高度不應超過 1.2mm，總?cè)毕菝娣e不應超過硅橡膠外套總面積的 0.2%。

防雷裝置波阻體應 100%進行試驗測試，即對波阻體本體進行不接入回路/接入回路兩種狀態下的高壓沖擊試驗。試驗時對沖擊電流試驗裝置充電，產生 10kA~120kA 幅值的 4/10μs 沖擊電流，并對比兩種狀態下沖擊波型進行測量。

在接入回路狀態下，防雷裝置波阻體大電流沖擊波形波頭時間應≥12μs,電流幅值應≤60KA,與未接入回路狀態波頭時間延長超過200%，電流幅值降低應不小于 50%，電流陡度降低應不小于 85%則為合格產品。

3、產品優勢：

適用于各個電壓等級的輸電線路；

體積小、重量輕，易于安裝在桿塔上；

保護性能高，可有效降低雷電流幅值超 50%，陡度超 85%，較常規避雷針（不宜安裝在反擊耐雷水平較低的 220kV 及以下電壓等級輸電線路）相比，適合安裝于特高壓及以下電壓等級交直流輸電線路，覆蓋范圍更廣；

即使發生故障時，也不影響線路正常、安全、可靠地送電；

產品免維護，可顯著地提高線路耐雷水平，降低線路雷擊閃絡率。

4、使用條件

環境溫度在-50℃～+50℃；

最大風速不超過 48m/s；

地震烈度為 7 度及以下地區；

覆冰厚度不大于 2cm；

注：以上是一般使用條件，在其他特殊環境情況下制造廠應對產品進行參數優化或結構調整。

產品針對電網高壓輸電線路的適用性分析由于我國國家電網輸電線路分布范圍廣大、沿途地形地貌多樣，同時不同地區雷電活動特征復雜。根據氣象資料信息統計，我國多地區雷災天氣逐年增多，且雷電活動頻繁區域有所擴大。35KV—750kv架空高壓輸電線路作為電網輸電線路的室外主干通道，一旦發生雷擊跳閘故障，將會帶來極大的經濟損失。

對于目前高壓輸電線路存在的越來越高的雷擊風險，采用增強絕緣、減小保護角、降低接地電阻等傳統措施，已不能完全滿足高壓輸電線路的直擊雷防護需求，由此高壓輸電線路運行的安全穩定性面臨著巨大的挑戰。

為應對高壓輸電線路雷擊風險，HEPL-RY 系列電力線路高壓電磁脈沖防雷裝置作為一種新型的高壓輸電線路直擊雷防護裝置，其自身具有的性能特點正好完美解決了高壓輸電線路存在上述的風險和挑戰，高壓輸電線路在通過加裝 HEPL-RY 系列電力線路高壓電磁脈沖防雷裝置后可以直接降低雷擊跳閘風險，從而保障智能電網安全穩定運行。

1、電網輸電線路雷擊高風險節點地形分類

(a)山峰外側線路

(b) 山脊外側水平走線線路

(c) 跨山谷線路

(d) 經過谷底線路

(e) 翻越山峰的爬坡線路

(f)翻越山脊的爬坡線路

(g) 山峰山頂線路

(h) 山脊頂部線路

經多年對高壓輸電線路防雷技術的研究探索、以及實際運行線路數據的統計分析，并結合以上實際不同地形地貌的特點，我們總結出高壓輸電線路桿塔所經過這些不同地形特點的情況下，直擊雷具有不同的特點：

1）山頂?shù)臈U塔，位置高，容易發生雷直擊桿塔；

2）沿山坡的桿塔，檔距兩端有高低，存在角度，容易發生繞擊；

3）兩個山頂之間大跨越，容易發生繞擊；

4）沿山谷底的桿塔，氣候更為復雜，容易發生雷擊；

同時，依據國家電網雷區分布圖、雷害風險評估和運行經驗情況，對重要線路處于山頂、邊坡、埡口等特殊地形的桿塔、大跨越、大檔距、導地線對地高度較高的桿塔、耐張轉角塔及前后直線塔和 C1 及以上雷區的桿塔，更需要綜合分析后采取安裝 HEPL-RY 系列電力線路高壓電磁脈沖防雷裝置進行線路的安全防護，以實現智能電網的安全穩定運行。

2、HEPL-RY 系列電力線路高壓電磁脈沖防雷裝置與傳統可控放電避雷針的比較可控放電避雷針是目前我國輸電線路應用最為廣泛的一種塔頂避雷針，它是一種安裝在輸電線路桿塔頂部的一種具有特殊結構的避雷針裝置，可控放電避雷針的應用目標是降低線路的繞擊率以降低線路的雷擊跳閘率，但是可控放電避雷針對桿塔接地電阻有一定的要求，過高的接地電阻將影響使用效果，一般加裝可控放電避雷針的桿塔要求其接地電阻不高于 10Ω，對于高土壤電阻率地區要求接地電阻不高于 20Ω，為此對于接地電阻高的線路桿塔需進行降阻優化改造，由此增加了防雷改造的成本。

另一方面，可控放電避雷針不具備降低雷電流幅值和陡度的作用，雖然該產品對于線路繞擊防護效果較好，但幾乎無法防護線路反擊，同時在重雷災區防雷效果不明顯。

經現場實驗數據驗證，完成加裝并運行在高壓輸電線路的HEPL-RY 系列電力線路高壓電磁脈沖防雷裝置，防雷效果優良，該產品既可以軟化雷電流，直接降低雷電流幅值和陡度，實現引導雷電能量泄放入地，避免產生較大的跨步電壓，有效防止線路繞擊及反擊的同時，且對接地電阻要求不高。

HEPL-RY 系列電力線路高壓電磁脈沖防雷裝置安裝在同桿雙回運行的線路上可以對輸電線路進行等同防御?；诂F(xiàn)有的研究，在安裝HEPL-RY 系列電力線路高壓電磁脈沖防雷裝置后，300kA 幅值的雷電流直擊桿塔時仍不會發生反擊。

HEPL-RY 系列電力線路高壓電磁脈沖防雷裝置結構簡單重量很輕，裝置全重不超過 20kg，技術上具備帶電安裝的條件，并能方便的應用于高山、丘陵等復雜地形的桿塔，無需定期更換維護方便。在較低的成本下可有效實現線路雷擊跳閘率的大幅降低。

產品安裝

1、選點原則：

依據雷擊風險評估結果，確定雷擊高風險的桿塔，應關注山頂、山坡等位置較高易遭雷擊的桿塔，以及遭受過雷擊的桿塔及其附近桿塔。

2、選型原則：

根據高壓輸電線路的電壓等級征詢廠家選用匹配的型號產品

3、安裝方式

本產品一般應安裝于桿塔最高處；根據不同輸電線路桿塔的結構選擇對應的安裝和固定方式，具體的安裝固定方式可聯系設備廠家進行合理的方案設計。

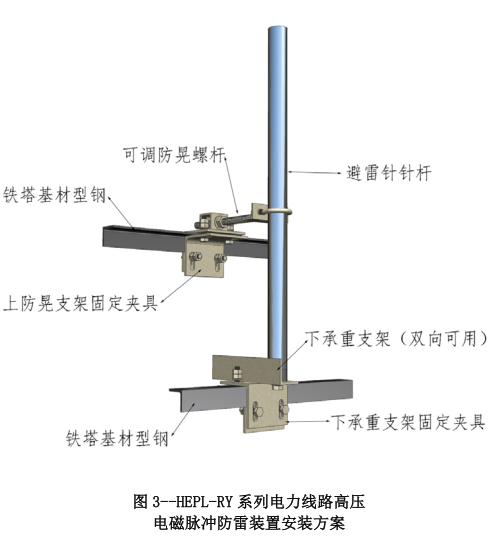

常規的安裝固定方式如下圖：
