一、產品介紹

LSD-電鍍銅接地極是采用特殊的電鑄技術將99.9%的純銅均勻覆蓋到低碳鋼芯上，使銅與鋼芯完全分子結合（如兩者結合不密，在通電的情況下，會產生原電池反應，陽極金屬鐵發生氧化反應變成鐵離子流失，反而加快鋼芯受蝕）。它具有銅層厚（0.25毫米以上）、粘合度好、不剝離（可軋制螺紋）等特點。它的優點是抗拉強度大（高大600牛頓/平方毫米），耐腐蝕性強（可保證使用壽命在50年以上），有恒定的低電阻及良好的可塑性，既有與銅等同的性能又兼有鋼材特性。

LSD-電鍍銅接地極深埋地下后無論是自然腐蝕還是電化學反應，都有極強的保護性。LSD-電鍍銅接地極與接地連線采用我公司生產的熱熔焊粉進行放熱焊接，使接地裝置完全處在銅的保護之下，成為真正的免維護接地裝置。

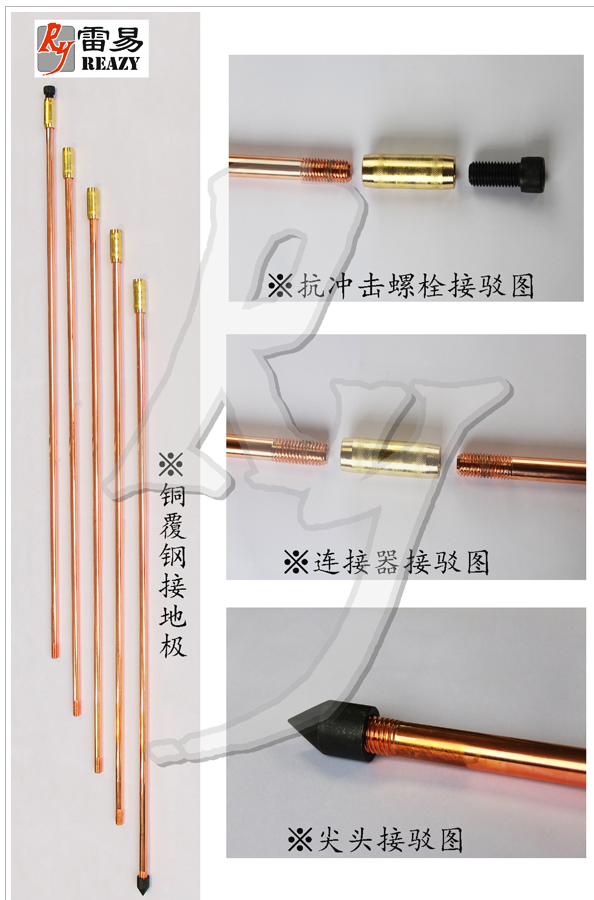

LSD-電鍍銅接地極配有同軸連接器、驅動頭和鉆頭等配套件。根據不同地質及使用要求可以通過采用黃銅同軸連接器(連接螺栓)連接，任意增加LSD-電鍍銅接地極的長度。項端采用驅動頭（連接螺栓）連接，供LSD-電鍍銅接地極打深時打擊使用。末端采用特制鉆頭（連接螺栓）連接，以便于將棒打深。廣泛用于發電廠、變電站、輸電線路桿塔、通訊基站、機場、鐵路、各種高層建筑、微波中繼站、網絡機房、石油化工廠、儲油庫等場所防雷接地、防靜電接地、保護接地、工作接地等。

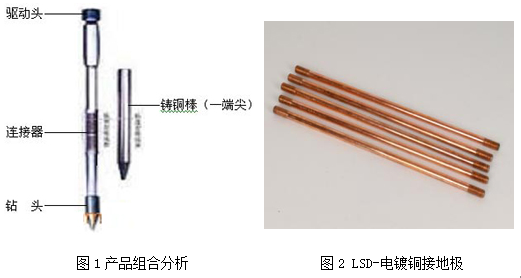

產品圖附注:（圖1）中：左為LSD-電鍍銅接地極組合圖，右為長度1米（一端尖）HT-電鍍銅接地極。LSD-電鍍銅接地極（見圖2）底端既可連接（圖4）鉆頭，又可用（一端尖）HT-電鍍銅接地極。另一端可連接（圖3）中的驅動頭。

   在發達國家，電鍍銅材料由于具有良好的導電性能、較高的機械強度、尤其是外部包覆的銅層具有良好的抗腐蝕性能，已被廣泛地應用于接地裝置中。美、英、德等國家在有關標準中都規定接地體、接地線均可采用電鍍銅復合材料。在我國，接地裝置的防腐蝕性和可靠性已日益引起重視，采用電鍍銅復合材料替代

 LSD-電鍍銅接地極是在借鑒國外技術的基礎上研制開發的，具有導電性好、阻值低、耐腐蝕性強、、安裝方便、電氣連接性能好等優點，可廣泛用于輸變電和通訊線路、電站、建筑物及天線的接地裝置中，也可用于計算機等電子設備的接地系統，并可與接閃器（避雷針、避雷線）及引下線組成防雷接地裝置。

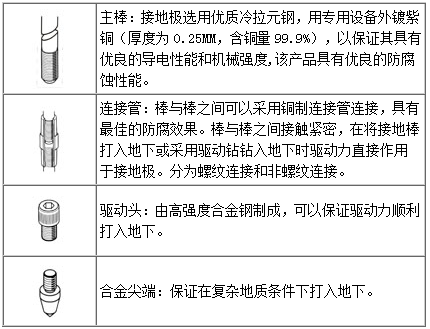

LSD-電鍍銅接地結構

二、產品優點：

1、制造工藝獨特：采用國內首創的電鍍生產工藝，實現銅與鋼之間的分子結合。可像拉拔單一金屬一樣任意拉拔，不出現脫節、翹皮、開裂現象。
2、防腐特性優越：復合介面采用分子結合，無殘留物，結合面不會出現腐蝕現象；耐腐蝕性強，使用壽命長（大于30年），減輕檢修勞動強度。
3、電氣性能更佳：表層紫銅材料優良的導電特性，使其自身電阻值遠低于常規材料。
4、廣泛實用性：該產品適用于不同土壤濕度、溫度、PH值及電阻率變化條件下的接地建造。
5、連接安全可靠：使用專用連接管或采用熱熔焊接，接頭牢固、穩定性好。
6、安裝方便快捷：配件齊全、安裝便捷，可有效地提高施工速度。
7、提高接地深度：特殊的連接傳動方式，可深入地下35米，以滿足特殊場合低阻值要求。
8、建造成本低：對比傳統上采用純銅接地棒、接地帶的建造方式，成本大幅度下降。

u  LSD-電鍍銅接地極主要技術參數

u  銅層最薄厚度≥0.25mm

u  抗拉強度≥600N/mm2

u  平直度誤差≤1mm/m

u  銅層可塑性：接地極（線）彎曲90度時，折角內外緣無裂縫現象

u  銅層結合度：經附著力試驗，除虎口鉗鉗口咬合處出現剝落銅層，其余部分銅鋼結合良好，未出現剝離現象。

可以按要求的長度連接接地極，接地極可以深入地下30米，而不受任何可能增加土壤電阻率及接地電阻的氣候條件(如霜和干旱)的影響。

三、型號/規格：

LSD-電鍍銅接地極分標準型和組合型兩種結構：
標準型：單根LSD電鍍銅接地極，一端切削60度角，另一端切平且截角。
組合型：由多根LSD電鍍銅接地極，通過螺紋連接器連接而成的接地體。用于深度接地，最深可達35m。單根LSD電鍍銅接地極兩端均滾圓搓牙，且截平倒角，以便提供插入大地時施加的受力面。
