產品性能及技術指標：

1、概述

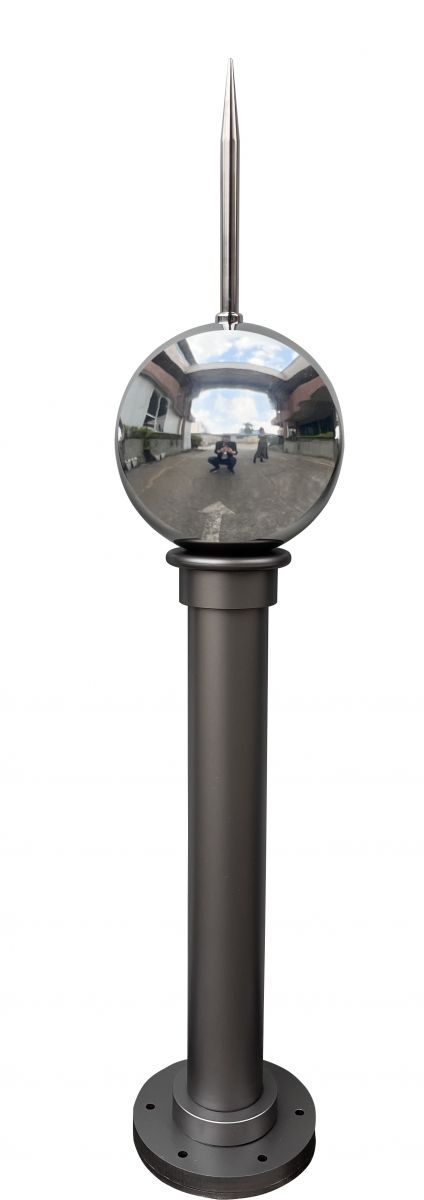

LSD-QX-Ⅲ 球形限流避雷針是一種防直擊雷的新型外部防雷裝置，是現代防雷技術領域的一項重要創新。該產品不僅同傳統避雷針一樣具有引雷入地的功能，還能起到降低雷電流幅值、延長放電時間、使陡度減小的作用，從而能有效的抑制、削弱地電位反擊和二次雷擊效應所造成的危害。因此本產品能為當今信息技術、網絡技術、微電子技術及弱電設備提供可靠的雷電防護安全保障。本產品設計先進、結構新穎、輕巧、安裝方便，對建筑物具有裝飾作用。適用于建筑、構筑、廣播、通訊、氣象、機場、港口、石化、庫儲及其它重要場所。

2、工作原理

LSD-QX-Ⅲ 球形限流避雷針在工作狀態下，通過接閃針尖將雷擊所產生的大電流傳導至內部限流阻抗裝置，并通過該裝置特有的雷電消峰功能，將雷電流幅值、 陡度減小，從而能有效地削弱和抑制地電位反擊及二次雷擊效應所造成的危害。

3．產品技術指標

LSD-QX-Ⅲ 球形限流避雷針主要技術指標如下：

（a）最大放電電流（8-20μs）：200 KA

（b）陡度衰減倍率（%）：≥85

（c）降低雷電流幅值（%）：≥50～70

（d）雷電流限流通道阻值：R0≤0.5Ω

（e）接地阻值要求：R≤10Ω

（f）抗風強度：40 m/s

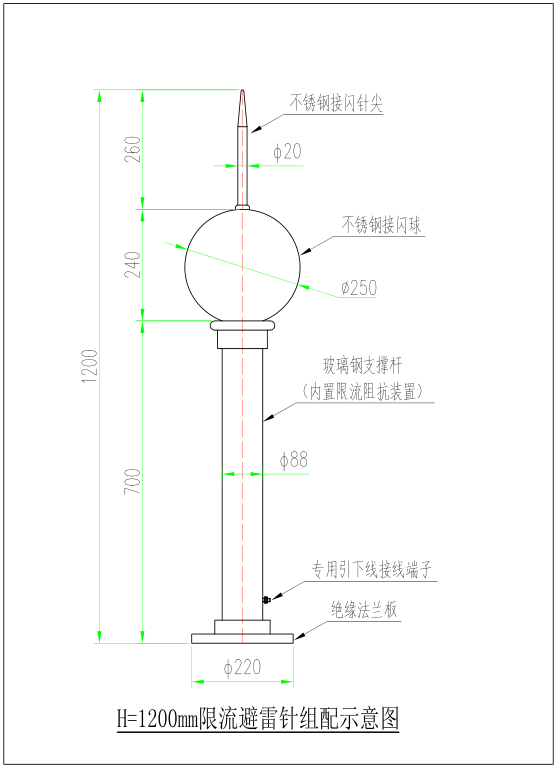

產品尺寸參數：

1、總高度：H=1200mm（可定制高度）

2、接閃針尖尺寸：φ20*260mm

3、接閃球外徑：φ250mm

4、絕緣支撐桿：直徑φ88mm，高度 h=700mm

5、底部安裝法蘭：φ220*20mm
